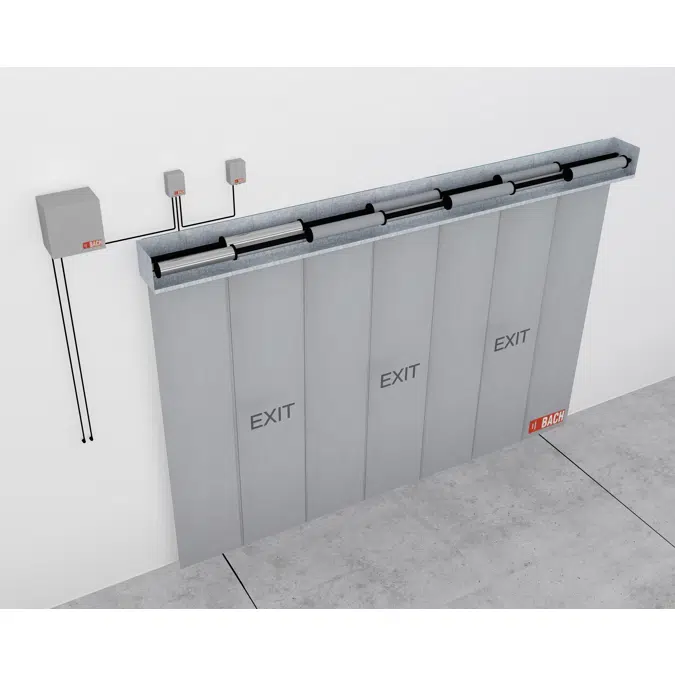

קופסת ראש (ארגז)

קופסת ראש מפלדה מגולוונת בעובי 1.2 מ"מ עם אפשרויות שונות להתאמה לחללים אדריכליים שונים ולדרישות תחזוקה.

מידות תיבת הראש משתנות בהתאם לרוחב ולגובה הווילון.

מסילות צד

פלדה מגולוונת בעובי 1.5 עד 3 מ"מ ומידות שונות בהתאם לרוחב וגובה הוילון.

גליל

פלדה מגולוונת בעובי 1.5 מ"מ ובקוטר 78 מ"מ. מערכת הזזה מיוחדת לקיבוע הבד.

מוט תחתון

פלדה מגולוונת בעובי 1.5 מ"מ.

מערכת דו-חלקית, קלה להרכבה.

מנוע חשמלי

מנוע צינורי: 24 וולט.

הספק מרבי: 24 וואט / 18 ניוטון מטר.

זרם מרבי: 3 אמפר.

מהירות ליניארית ממוצעת: 0.10 מטר/שנייה עד 0.15 מטר/שנייה.

קופסת בקרה למנוע CRM

קופסת פוליאסטר IP56 עם לוח אלקטרוני בפנים לשליטה בתנועת המנוע.

מידות (רוחב x גובה x עומק): 120 x 160 x 75 מ"מ.

לוח בקרה CBM

מקבל את אזעקת האות ממערכת ניהול האש ושולט בתנועת הווילונות.

מערכת התרעה חזותית וקולית.

מידות (רוחב x גובה x עומק): מ-300 x 230 x 140 מ"מ עד 400 x 400 x 210 מ"מ.

קלט: 115 או 220 וולט 50 הרץ.

פלט: 24 וולט.

סוללה: 2 x 12 וולט 7.5 אה"מ נטענת (עד 6 שעות אוטונומיה), 2 x 12 וולט 1.3 אה"מ נטענת (עד שעה אוטונומיה).

קיבולת מקסימלית: עד 12 מנועים.

תוספות אופציונליות

ציפוי RAL: תיבת ראש, מסילות צד, פס תחתון ואביזרים נוספים לתקרה שקוף.

אלמנטים מפלדת אל-חלד: תיבת ראש, מסילות צד, פס תחתון, ברגים, מסמרות.

תיבת ראש: התקנה בהתאמה אישית לדרישות אדריכליות או תפעוליות ספציפיות.

מסילות צד: התקנה בהתאמה אישית לדרישות אדריכליות או תפעוליות ספציפיות.

מנוע חשמלי: מנועים מיוחדים של 24 וולט עד 80 ניוטון מטר ללא CRM; מנועים מיוחדים של 230 וולט עד 120 ניוטון מטר ללא CRM.

לוח בקרה CBM: עיצובים מיוחדים של עד 48 מנועים בלוח בקרה אחד, פלט מידע נוסף, מיקרו-מתגים, תקשורת עם מכשירים אחרים, גיבוי סוללה מיוחד, אפשרות לעיכוב פריסת הווילון.

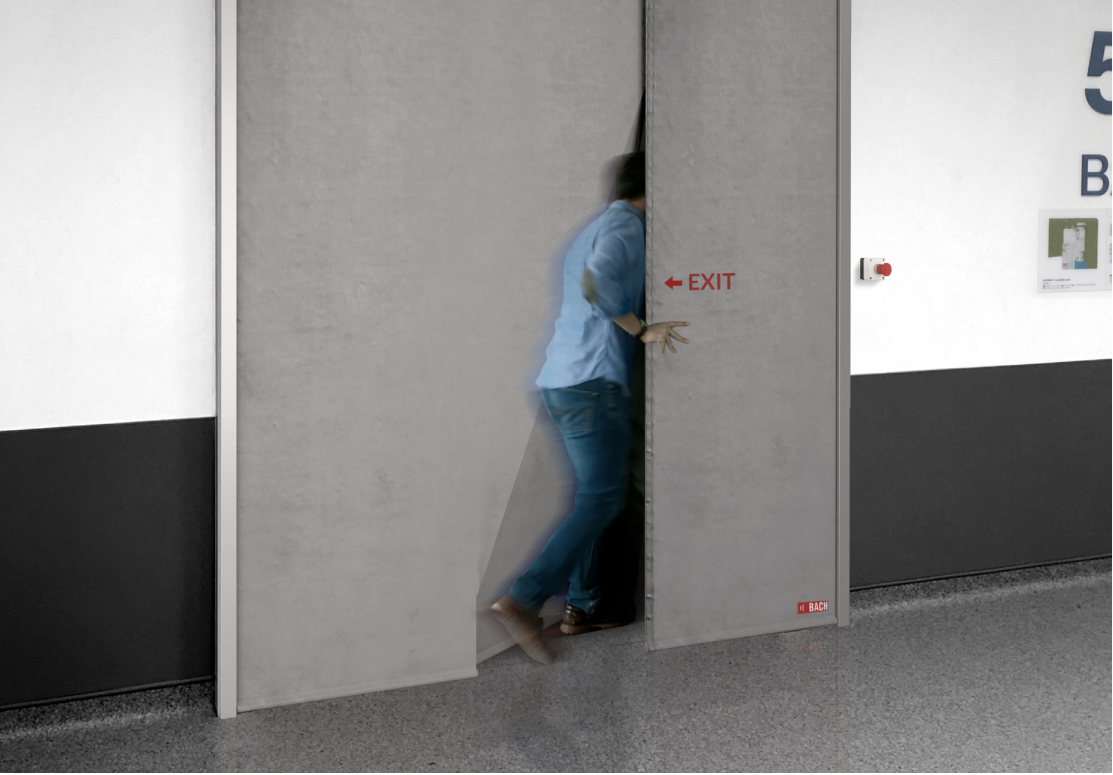

לחצן מילוט: לחיצה על לחצן זה הווילון עולה והמשתמש יכול לברוח דרך הפתח, הווילון נפתח אוטומטית לאחר 30 שניות.

לחצן חירום: לחיצה על לחצן זה הווילון נפתח באופן מיידי
