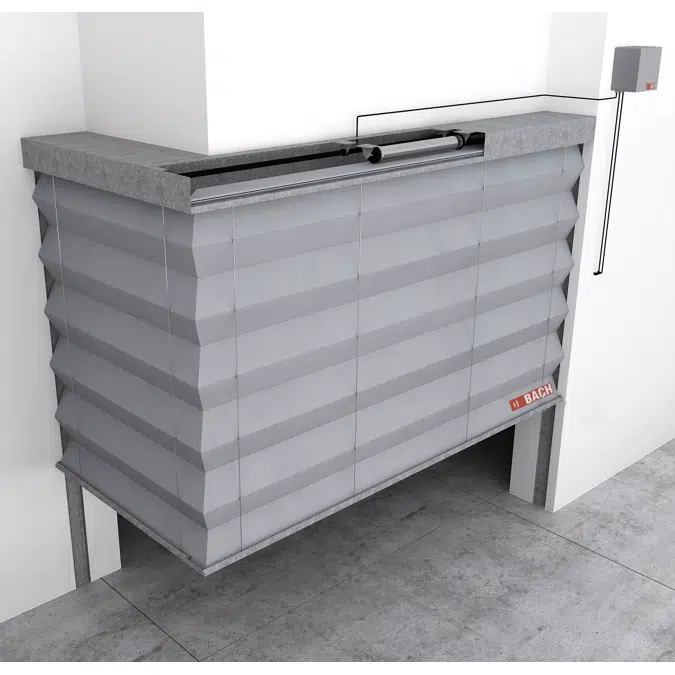

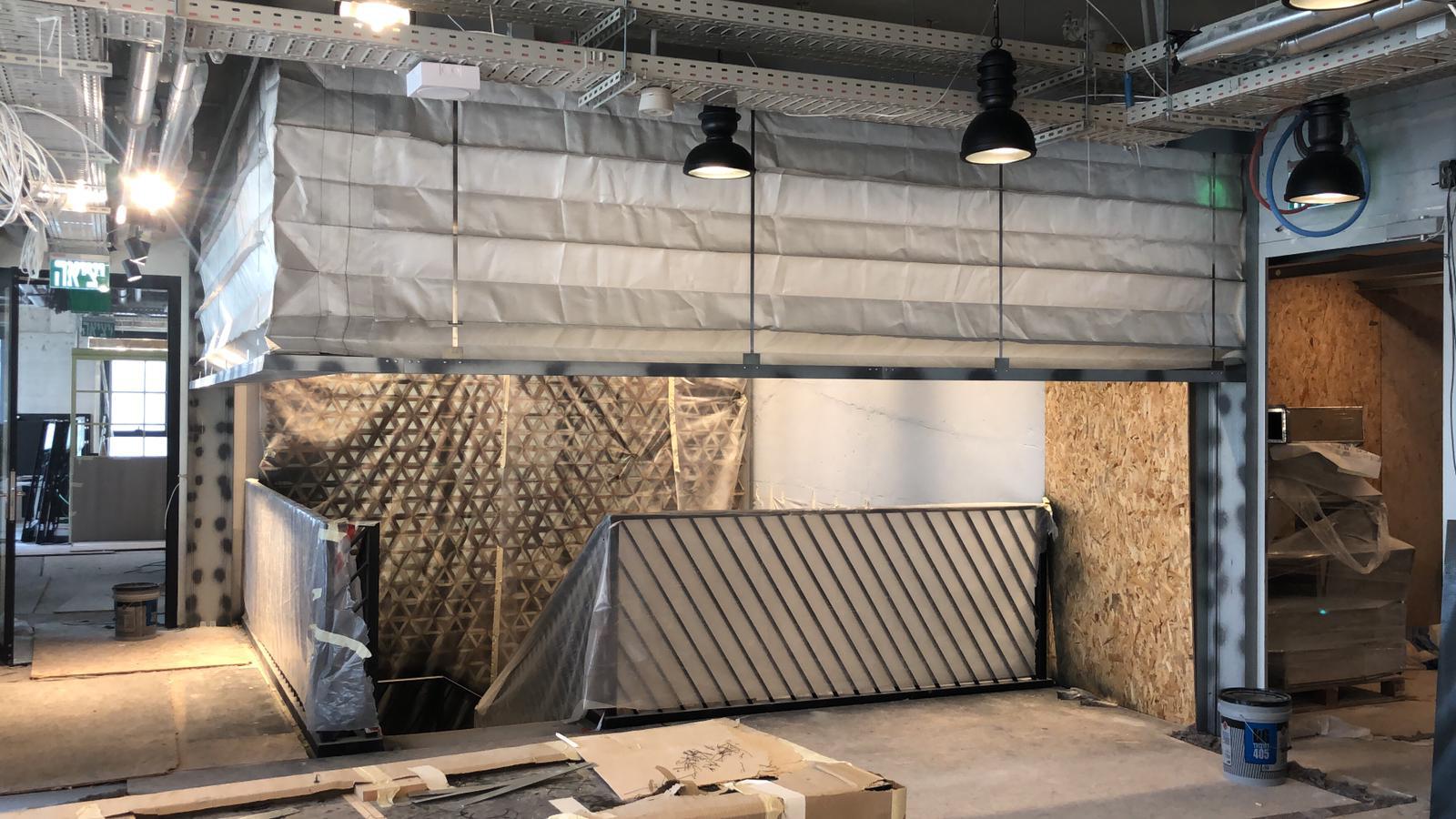

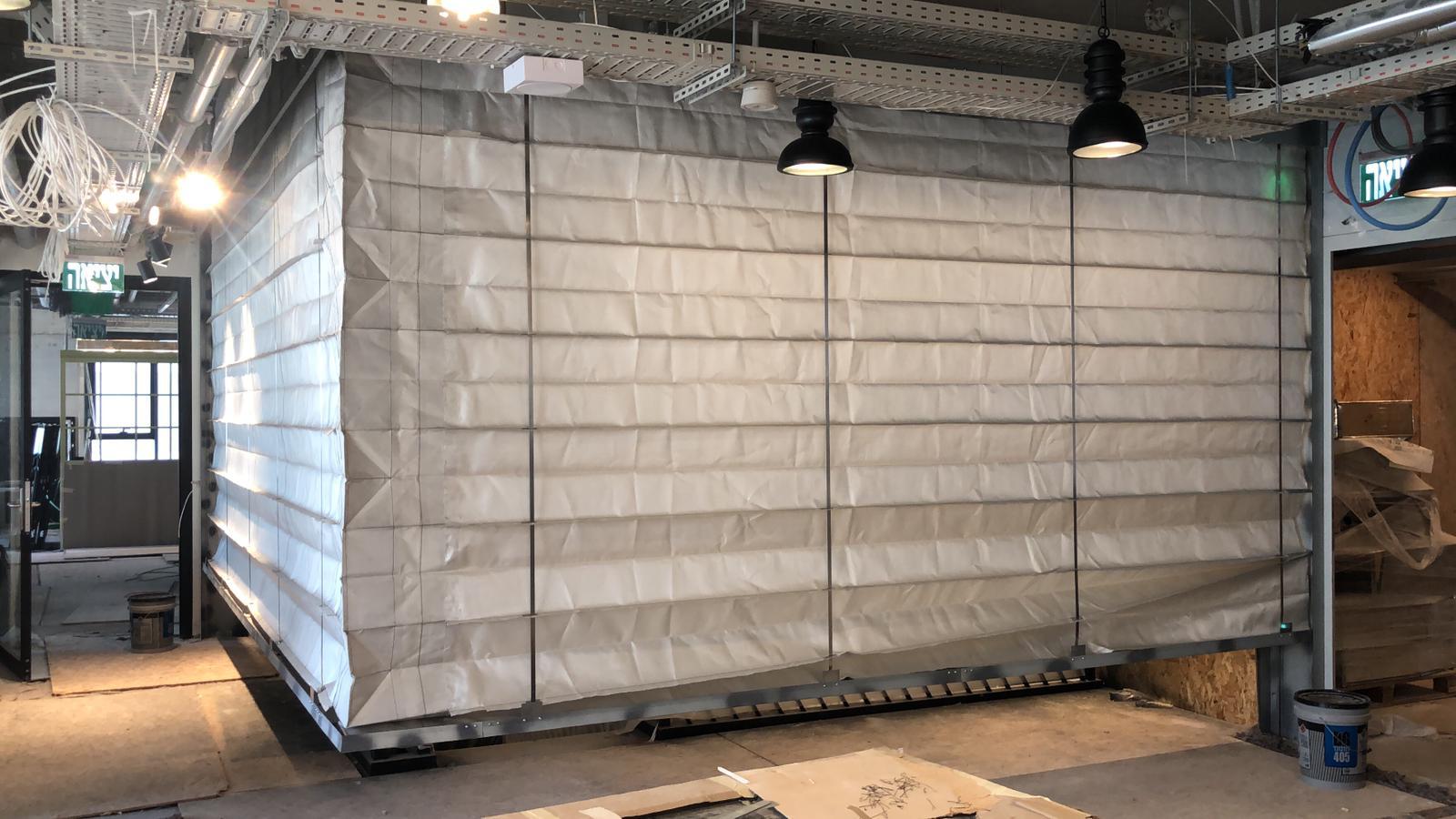

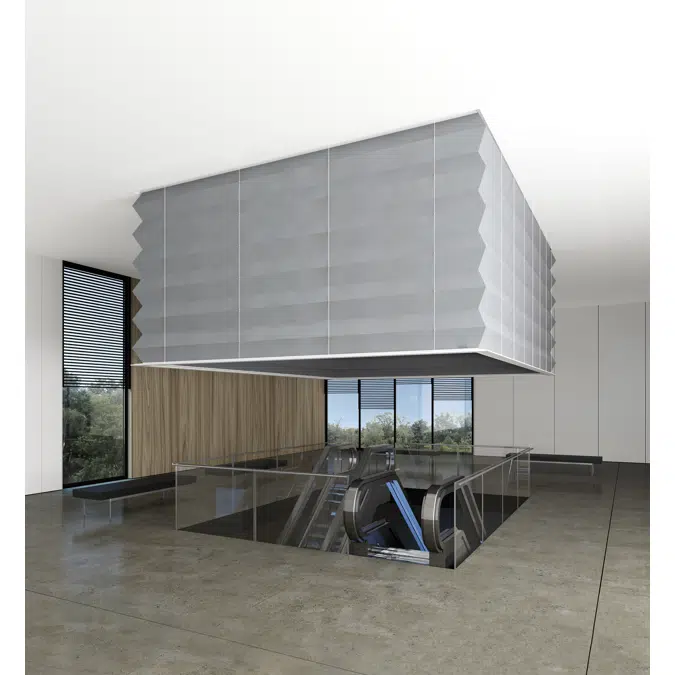

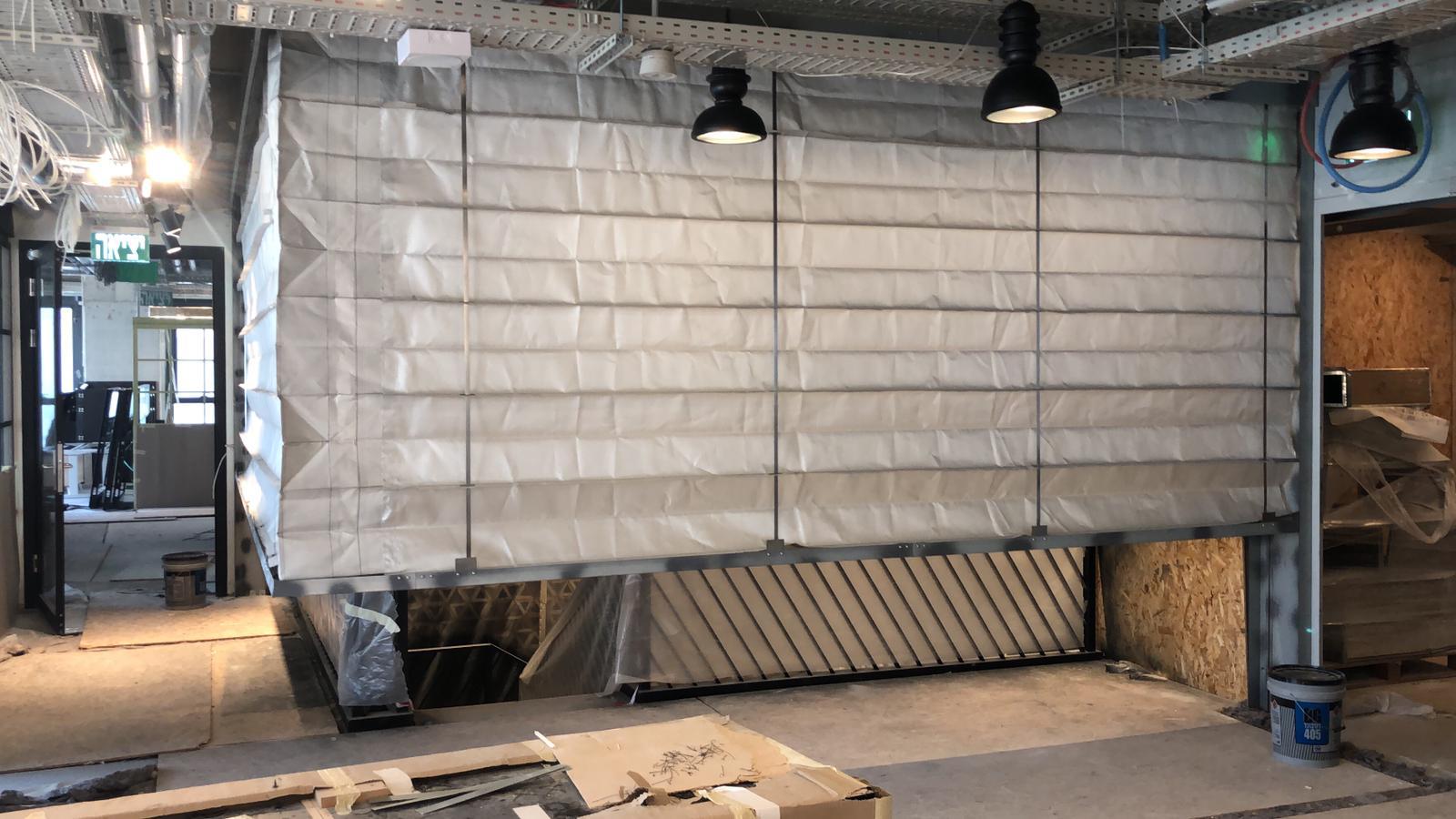

וילון אש פינתי אקרדיון
תאור מוצר
וילון אש אוטומטי אשר במקרה של שריפה, מגביל ושולט באש, עם סיווג E120 ו-EW 20. מערכת זו ניתנת להתאמה להיקפים גיאומטריים לא סדירים פתוחים או סגורים, על מנת למנוע קורות אנכיות.
הוילון מורכב מבד פיברגלס עם ציפוי פוליאוריטן משני הצדדים, תפר בחוט פלדה מחוזק ומחובר ללוח 2 מ"מ בתוך קופסת הגימור ולפס התחתון. אלמנטים מפלדה מגולוונת כגון קופסת הגימור, מסילות צד ופסל תחתון.
כל המערכת מונעת על ידי לפחות מנוע צינורי 230 וולט אחד עם מערכת הגנה מפני כשל כבידה מיוחדת.
לוח הבקרה לוילונות אוטומטיים (CBM) בעל מתח כניסה נומינלי של 115 וולט / 220 וולט ומתח יציאה של 230 וולט / 24 וולט.
אספקת חשמל רציפה (מערכת UPS) עם אוטונומיה של עד 6 שעות קיימת בכל לוחות הבקרה.
נבדק בהתאם לתקן EN 1634-1 ומסווג בהתאם לתקן EN 13501-2.
הפעלה
ניתן להפעיל את המערכת באמצעות מערכת SHEV, מגע אזעקת אש, התקני גילוי אש ועשן פנימיים, או לחצני חירום ידניים. במקרה של שריפה, לוח הבקרה (CBM) מקבל את אות האזעקה, והווילון האוטומטי נפתח אוטומטית, במהירות ירידה קבועה ובטוחה, גם לאחר הפסקת חשמל מוחלטת בכל הווילונות. במקרה של אזעקת שווא, הווילונות חוזרים למצב המתנה אוטומטית לאחר איפוס האזעקה ממערכות ניהול האש הראשיות. במקרה של הפסקת חשמל ראשית, הווילון יישאר סגור במלואו הודות למערכת גיבוי סוללה.
בד הוילון
בד פיברגלס עמיד לטמפרטורות של עד 1,100 מעלות צלזיוס, תפור בצורת קונצרטינה. ציפוי הפוליאוריטן משני הצדדים מבטיח יציבות מכנית בעת הטיפול בבד, לא רק בתהליך התפירה אלא גם במהלך ההתקנה. כל התפרים נעשים בחוטי נירוסטה מחוזקים עם ציפוי קבלר.
קופסת ראש (ארגז) :
קופסת ראש מפלדה מגולוונת בעובי 1.2 מ"מ עם אפשרויות שונות להתאמה לחללים אדריכליים שונים ולדרישות תחזוקה.
מידות תיבת הכניסה משתנות בהתאם לרוחב ולגובה הווילון.
מסילות צד:
פלדה מגולוונת בעובי של 1.5 עד 3 מ"מ ומידות שונות בהתאם לרוחב ולגובה הווילון.
גליל:
פלדה מגולוונת בעובי של 3 מ"מ ובקוטר של 42 מ"מ עם שרשרת המחוברת למנוע חיצוני.
מוט תחתון :
פלדה מגולוונת בעובי של 1.2 מ"מ.
מנוע חשמלי:
מנוע: 230 וולט / בלם 24 וולט.
הספק מרבי: 120 ניוטון מטר / 240 וואט.
זרם מרבי: 2 אמפר.
מהירות ליניארית ממוצעת: לא מוגדרת (תלוי במידות הווילון).
לוח בקרה: CBM
מקבל את אות האזעקה ממערכת ניהול האש ושולט בתנועת הווילונות. מערכת התרעה חזותית וקולית.
מידות (רוחב x גובה x עומק): 400 x 500 x 200 מ"מ.
כניסה: 115 או 220 וולט 50 הרץ.
יציאה: 24 וולט / 230 וולט.
סוללה: 2 x 12 וולט 7.5 אה"מ נטענת (עד 6 שעות אוטונומיה).
תוספות אופציונליות
ציפוי RAL: תיבת כניסה, מסילות צד, פס תחתון.
אלמנטים מפלדת אל-חלד: תיבת כניסה, מסילות צד, פס תחתון, ברגים, מסמרות.
לוח בקרה CBM: עיצובים מיוחדים עם פלט מידע נוסף, מיקרו-מתגים, תקשורת עם מכשירים אחרים, גיבוי סוללה מיוחד, אפשרות לעיכוב פריסת הווילון.
לחצן חירום: לחיצה על לחצן זה הווילון נפתח באופן מיידי.
