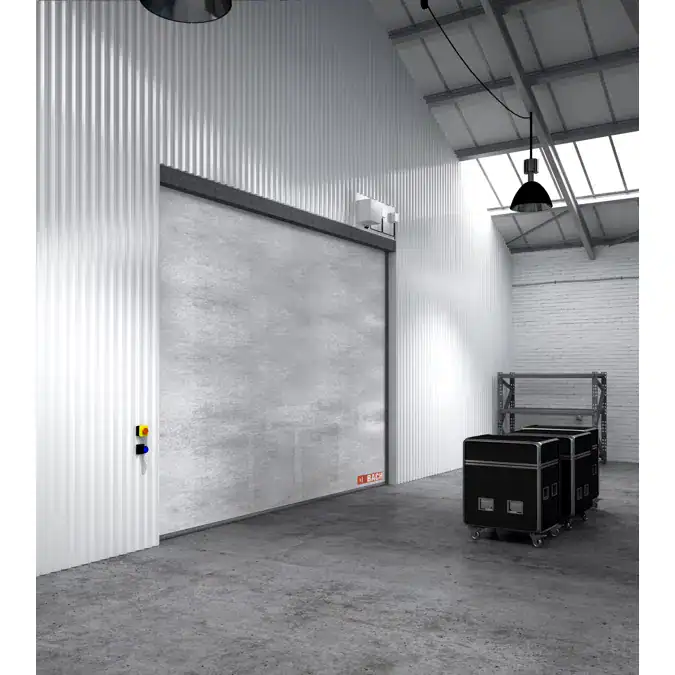

וילון אש EW
EW120 וילון והוא וילון אש אוטומטי עם סיווג EW 120, אשר, במקרה של שריפה, מגביל ושולט באש ומפחית פליטת קרינה פחות מ-15 קילוואט/מ"ר.K במרחק של מטר אחד מהבד.
הוילון עשוי מבד פיברגלס עם נייר אלומיניום משני הצדדים תפור בחוט פלדה מחוזק ומחובר לגליל פלדה בקוטר 78 מ"מ.
אלמנטים מפלדה מגולוונת כגון תיבת ראש, מסילות צד ומוטות תחתונים.
המערכת כולה מונעת על ידי מנוע צינורי 24V ונשלטת על ידי לוח אלקטרוני.
מערכת CRM (בקרה וויסות למנוע) מובנית עם מערכת הגנה מפני כשל כבידה מיוחדת.
לוח בקרה לוילונות אוטומטיים (CBM) עם מתח כניסה נומינלי של 220 וולט ומתח יציאה של 24 וולט. אספקת חשמל רציפה (מערכת UPS) עם אוטונומיה של עד 6 שעות זמינה בכל לוחות הבקרה. נבדק בהתאם לתקן EN 1634-1 ומסווג בהתאם לתקן EN 13501-2, והוא עומד גם בתנאים ובנהלים לסימון CE המפורטים בתקני EN 16034.
הפעלה
ניתן להפעיל את המערכת באמצעות מערכת SHEV, מגע אזעקת אש, התקני גילוי אש ועשן פנימיים, או לחצני חירום ידניים. במקרה של שריפה, לוח הבקרה (CBM) מקבל את אות האזעקה, והווילון האוטומטי נפתח אוטומטית, במהירות ירידה קבועה ומבוקרת ובטוחה, גם לאחר הפסקת חשמל מוחלטת בכל הווילונות. במקרה של אזעקת שווא, הווילונות חוזרים למצב המתנה אוטומטית לאחר איפוס האזעקה ממערכת ניהול האש הראשית. במקרה של הפסקת חשמל ראשית, הווילון יישאר סגור במלואו עד 6 שעות הודות למערכת גיבוי סוללות.
בד הוילון
לבד הפיברגלס תכונות קרינה נמוכות והוא עמיד לטמפרטורות של עד 1,100 מעלות צלזיוס.
הקרינה היא פחות מ-15 קילוואט/מ"ר קלווין במרחק של מטר אחד. כל התפרים נעשים מחוטי נירוסטה מחוזקים עם ציפוי קבלר.
קופסת ראש (ארגז):
קופסת ראש מפלדה מגולוונת בעובי 1.2 מ"מ עם אפשרויות שונות להתאמה לחללים אדריכליים שונים ולדרישות תחזוקה.
מידות קופסת הראש משתנות בהתאם לרוחב ולגובה הוילון.
מסילות צד
פלדה מגולוונת בעובי של 1.5 עד 3 מ"מ ומידות שונות בהתאם לרוחב ולגובה הוילון.
גליל
פלדה מגולוונת בעובי של 1.5 מ"מ ובקוטר של 78 מ"מ.
מערכת הזזה מיוחדת לקיבוע הבד.
מוט תחתון
פלדה מגולוונת בעובי של 1.5 מ"מ.
מערכת דו-חלקית, קלה להרכבה.
מנוע חשמלי
מנוע צינורי: 24 וולט.
הספק מרבי: 24 וואט / 18 ניוטון מטר.
זרם מרבי: 3 אמפר.
מהירות ליניארית ממוצעת: 0.10 מטר לשנייה עד 0.15 מטר לשנייה
