וילון אש E120
וילון אש אוטומטי הוא מחסום טקסטילי חסין אש, המותקן גלול בקופסה נסתרת בתקרה ויורד אוטומטית בעת אירוע שריפה. מטרתו ליצור הפרדה בין אזורים, לעכב התפשטות אש ועשן, ולאפשר פינוי בטוח – תוך שמירה על עיצוב פתוח ביום-יום.
תאור מוצר

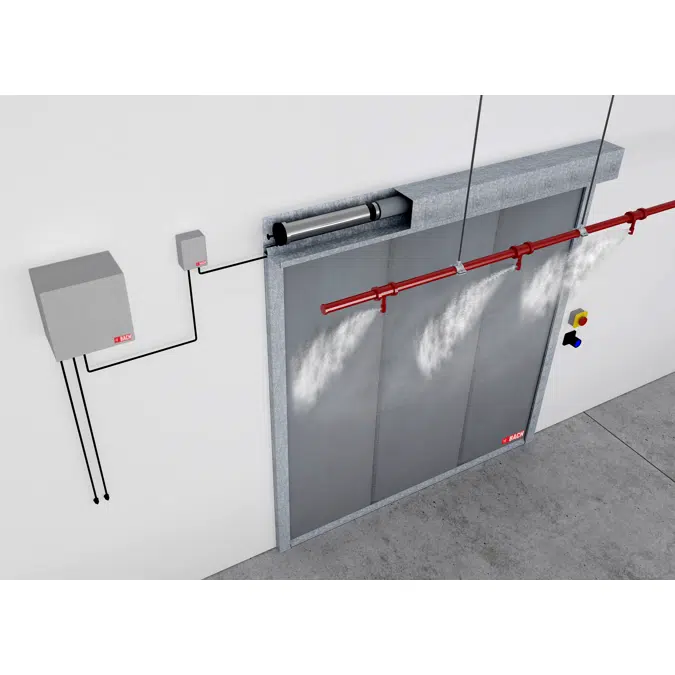

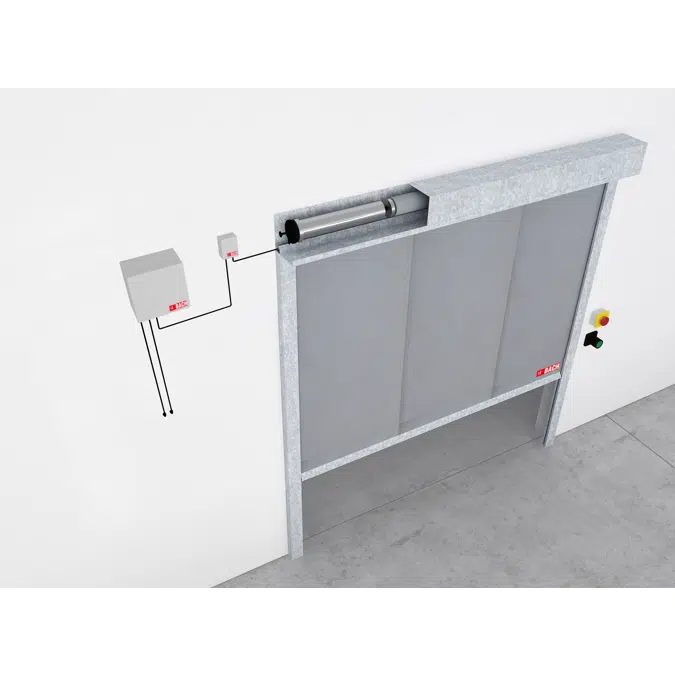

וילון E 120 : הוא וילון אש אוטומטי אשר במקרה של שריפה, מגביל ושולט באש, עם סיווג E 120.
הוילון עשוי מבד פיברגלס עם ציפוי פוליאוריטן משני
הצדדים, תפר בחוט פלדה מחוזק ומחובר לגליל פלדה בקוטר 78 מ"מ. אלמנטים מפלדה מגולוונת כקופסת ראש, מסילות צד ומוטות תחתונים.
כל המערכת מונעת על ידי מנוע צינורי 24 וולט ונשלטת על ידי לוח אלקטרוני, CRM (בקרה וויסות למנוע) עם מערכת בטיחות כבידה מיוחדת.
לוח הבקרה לוילונות אוטומטיים (CBM), עם מתח כניסה נומינלי של 220 וולט ומתח יציאה של 24 וולט.
אספקת חשמל רציפה (מערכת UPS) עם אוטונומיה של עד 6 שעות קיימת בכל לוחות הבקרה. נבדק בהתאם לתקן EN 1634-1 ומסווג בהתאם לתקן EN 13501-2, והוא עומד גם בתנאים ובנהלים לסימון CE המפורטים בתקני EN 16034
הפעלה
ניתן להפעיל את המערכת באמצעות מערכת SHEV, מגע אזעקת אש, התקני גילוי אש ועשן פנימיים, או לחצני חירום ידניים. במקרה של שריפה, לוח הבקרה (CBM) מקבל את אות האזעקה, והווילון האוטומטי נפתח אוטומטית, במהירות ירידה קבועה ומבוקרת ובטוחה, גם לאחר הפסקת חשמל מוחלטת בכל הווילונות. במקרה של אזעקת שווא, הווילונות חוזרים למצב המתנה אוטומטית לאחר איפוס האזעקה ממערכות ניהול האש הראשיות. במקרה של הפסקת חשמל ראשית, הווילון יישאר סגור לחלוטין הודות למערכת גיבוי סוללות.
בד הוילון
בד הפיברגלס עמיד לטמפרטורות של עד 1100 מעלות צלזיוס. ציפוי הפוליאוריטן משני הצדדים מבטיח יציבות מכנית בעת הטיפול בבד, לא רק בתהליך התפירה אלא גם במהלך ההתקנה. כל התפרים נעשים בחוטי נירוסטה מחוזקים עם ציפוי קבלר.
קופסה ראש (ארגז):
קופסת ראש מפלדה מגולוונת בעובי 1.2 מ"מ עם אפשרויות שונות להתאמה לחללים אדריכליים שונים ודרישות תחזוקה שונות.
מוט תחתון
פלדה מגולוונת בעובי של 1.5 מ"מ.
מערכת דו-חלקית, קלה להרכבה.
מנוע חשמלי
מנוע צינורי: 24 וולט.
הספק מרבי: 24 וואט / 18 ניוטון מטר.
זרם מרבי: 3 אמפר.
מהירות ליניארית ממוצעת: 0.10 מטר לשנייה עד 0.15 מטר לשנייה
מידות קופסת הראש משתנות בהתאם לרוחב ולגובה הוילון.
מסילות צד:
פלדה מגולוונת בעובי של 1.5 עד 3 מ"מ ובמידות שונות בהתאם לרוחב וגובה הוילון.
גלגלת:
פלדה מגולוונת בעובי 1.5 מ"מ ובקוטר 78 מ"מ.
מערכת הזזה מיוחדת לקיבוע הבד.
תוספות אופציונליות
ציפוי RAL: תיבת ראש, מסילות צד, פס תחתון ואביזרים נוספים לתקרה תחתונה.
אלמנטים מפלדת אל-חלד: תיבת ראש, מסילות צד, פס תחתון, ברגים, מסמרות.
תיבת ראש: התקנה בהתאמה אישית לדרישות אדריכליות או תפעוליות ספציפיות.
מסילות צד: התקנה בהתאמה אישית לדרישות אדריכליות או תפעוליות ספציפיות.
פס תחתון: פרופיל אלומיניום צבוע RAL 9003 (לבן) לשימוש עם אביזרי תקרה תחתונה.
אביזרי תקרה תחתונה: פרופילי אלומיניום צבועים RAL 9003 להסתרת תיבת ראש מעל התקרה התחתונה.
מנוע חשמלי: מנועים מיוחדים של 24 וולט עד 80 ניוטון מטר ללא CRM. מנועים מיוחדים של 230 וולט עד 120 ניוטון מטר ללא CRM.
CRM: לוח בהתאמה אישית לפריסה במהירות גבוהה.
לוח בקרה CBM: עיצובים מיוחדים של עד 48 מנועים בלוח בקרה אחד, פלט מידע נוסף, מיקרו-מתגים, תקשורת עם מכשירים אחרים, גיבוי סוללה מיוחד, אפשרות לעיכוב פריסת הווילון.
כפתור מילוט: לחיצה על כפתור זה הווילון עולה והמשתמש יכול לברוח דרך הפתח, הווילון נפתח אוטומטית לאחר 30 שניות.
כפתור חירום: לחיצה על כפתור זה הווילון נפתח באופן מיידי.
הערה: דרישות נוספות ופתרונות מותאמים אישית לפי דרישה
