וילון עשן מעבר אנשים
תאור מוצר
EV הוא וילון עשן אוטומטי אשר במקרה של שריפה, מגביל ושולט בתנועת העשן, בעל סיווג DA, בנוסף לאפשרות פינוי אנשים במקרה של שריפה.
הוילון עשוי מבד פיברגלס עם ציפוי פוליאוריטן משני
הצדדים, תפר בחוט קבלר עמיד במיוחד ומחובר לגליל פלדה בקוטר 78 מ"מ; תיבת ראש מפלדה מגולוונת. צורת טקסטיל מרופדת למעבר.
כל המערכת מונעת על ידי מנוע צינורי 24 וולט ונשלטת על ידי לוח אלקטרוני, CRM (בקרה וויסות למנוע) עם מערכת בטיחות מיוחדת כבידה. לוח הבקרה לוילונות אוטומטיים (CBM), עם מתח כניסה נומינלי של 115 וולט או 220 וולט ומתח יציאה של 24 וולט. אספקת חשמל רציפה (מערכת UPS) עם אוטונומיה של עד 6 שעות קיימת בכל לוחות הבקרה.
נבדק ואושר על פי התקן האירופי UNE EN 12101-1 ועם סימון CE.
הפעלה

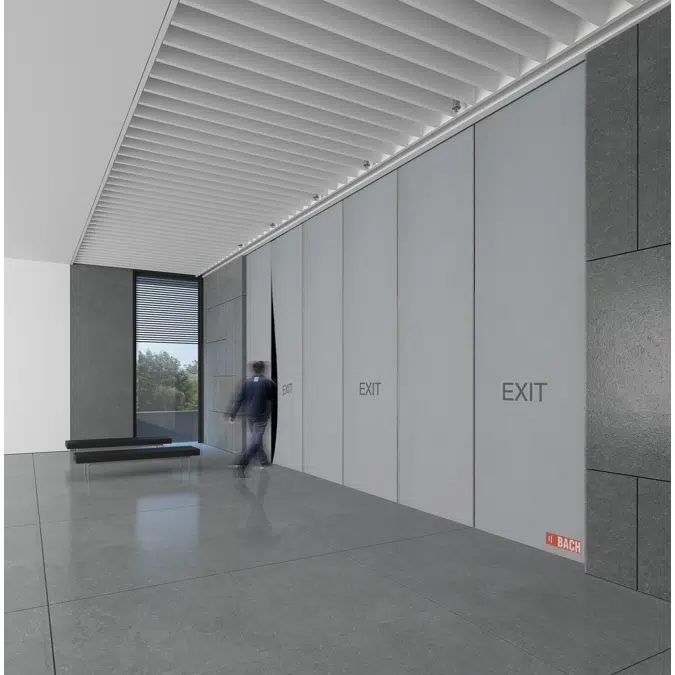

ניתן להפעיל את המערכת באמצעות מערכת SHEV, מגע אזעקת אש, התקני גילוי אש ועשן פנימיים, או לחצני חירום ידניים. במקרה של שריפה, לוח הבקרה (CBM) של BACH מקבל את האות אזעקה, והווילון האוטומטי נפתח אוטומטית, עם מהירות ירידה קבועה מבוקרת ובטוחה, אפילו לאחר הפסקת חשמל מוחלטת בכל הווילונות. כאשר הווילון נפתח לחלוטין, המשתמשים יכולים לעבור דרכו תוך שמירה על הגנה מפני עשן. במקרה של אזעקת שווא, הווילונות חוזרים למצב המתנה אוטומטית לאחר איפוס האזעקה ממערכות ניהול האש הראשיות. במקרה של הפסקת חשמל ראשית, הווילון יישאר סגור במלואו עד 6 שעות הודות למערכת גיבוי הסוללות של BACH.
בד הוילון
בד פיברגלס עמיד לטמפרטורות של עד 600 מעלות צלזיוס. ציפוי הפוליאוריטן משני הצדדים מבטיח יציבות מכנית בעת הטיפול בבד, לא רק בתהליך התפירה אלא גם במהלך ההתקנה. כל התפרים נעשים בחוט קבלר עמיד במיוחד.
קופסת ראש (ארגז)
קופסת ראש מפלדה מגולוונת בעובי 1.2 מ"מ עם אפשרויות שונות להתאמה לחללים אדריכליים שונים ולדרישות תחזוקה.
מידות תיבת הראש משתנות בהתאם לרוחב ולגובה הווילון.
גליל
פלדה מגולוונת בעובי 1.5 מ"מ ובקוטר 78 מ"מ. מערכת הזזה מיוחדת לקיבוע הבד. למערכת יש תמיד מינימום של שני גלילים.
פס תחתון
פרופיל אלומיניום RAL 9003 צבוע לבן בעובי 1.8 מ"מ.
מנוע חשמלי
מנוע צינורי BACH 24Vdcc
הספק מרבי 24 W/18.5Nm
זרם מרבי 3 A
מהירות ליניארית ממוצעת 0.10 מטר/שנייה עד 0.15 מטר/שנייה
קופסת בקרה למנוע CRM
קופסת פוליאסטר IP56 עם לוח אלקטרוני בפנים לשליטה בתנועת המנוע.
מידות (רוחב x גובה x עומק) 120 מ"מ x 160 מ"מ x 75 מ"מ
לוח בקרה CBM
מקבל את אות האזעקה ממערכת ניהול האש ושולט בתנועת הווילונות. מערכת התרעה חזותית וקולית.
מידות (רוחב x גובה x עומק) מ-300 x 230 x 140 מ"מ עד 400 x 400 x 210 מ"מ
כניסה 115 או 220 וולט AC 50 הרץ
יציאה 24 וולט סמ"ק
סוללה 2 x 12 וולט סמ"ק 7.5 אה"מ נטענת (עד 6 שעות אוטונומיה)
קיבולת מקסימלית של עד 12 מנועים
תוספות אופציונליות
קופסת ראש בציפוי RAL.
אלמנטים מפלדת אל-חלד – קופסת ראש, ברגים, מסמרות.
הגדרת קופסת ראש מותאמת אישית לאדריכלות ספציפית או תפעולית מיוחדת
לוח בקרה CBM עיצובים מיוחדים עד 48 מנועים בלוח בקרה אחד, פלט מידע נוסף, מיקרו-מתגים, תקשורת עם מכשירים אחרים, גיבוי סוללה מיוחד, אפשרות לעיכוב פריסת הווילון.
לחצן חירום – לחיצה על לחצן זה הווילון נפתח באופן מיידי.
