חלון אש מזוגג חסין אש
בהתאם לתקן ישראלי ת״י 931 ולתקנים אירופאיים מחמירים :

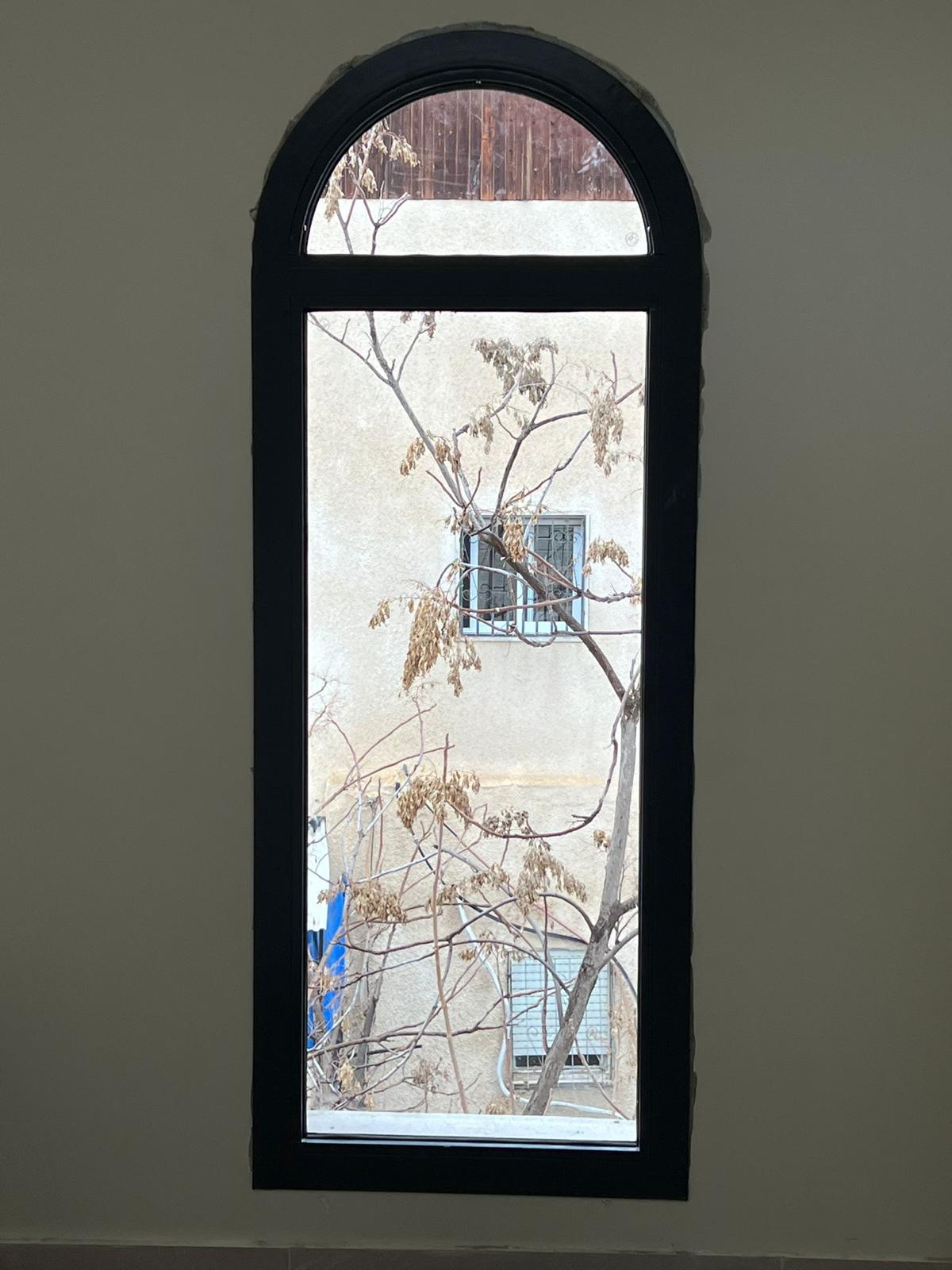

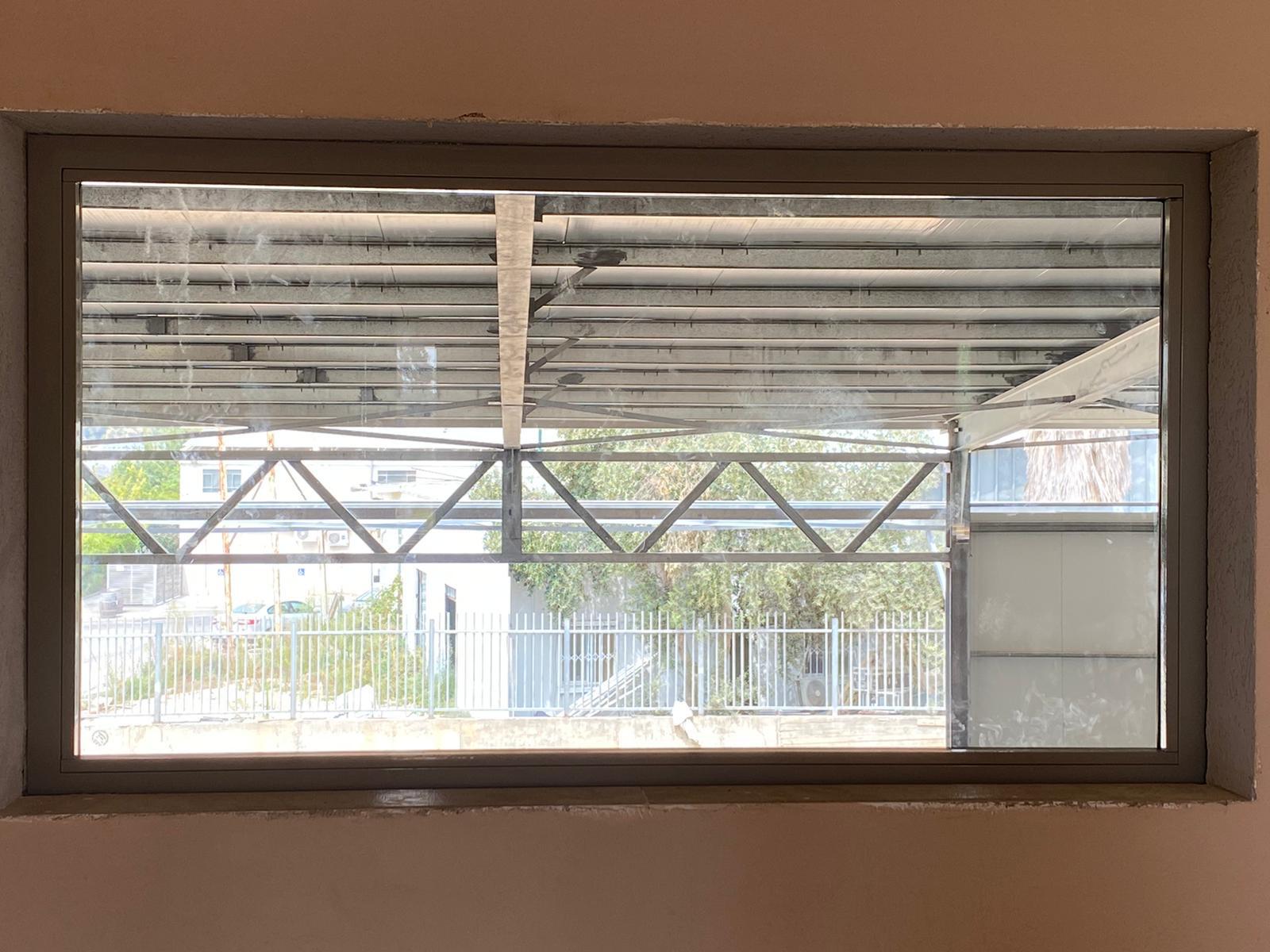

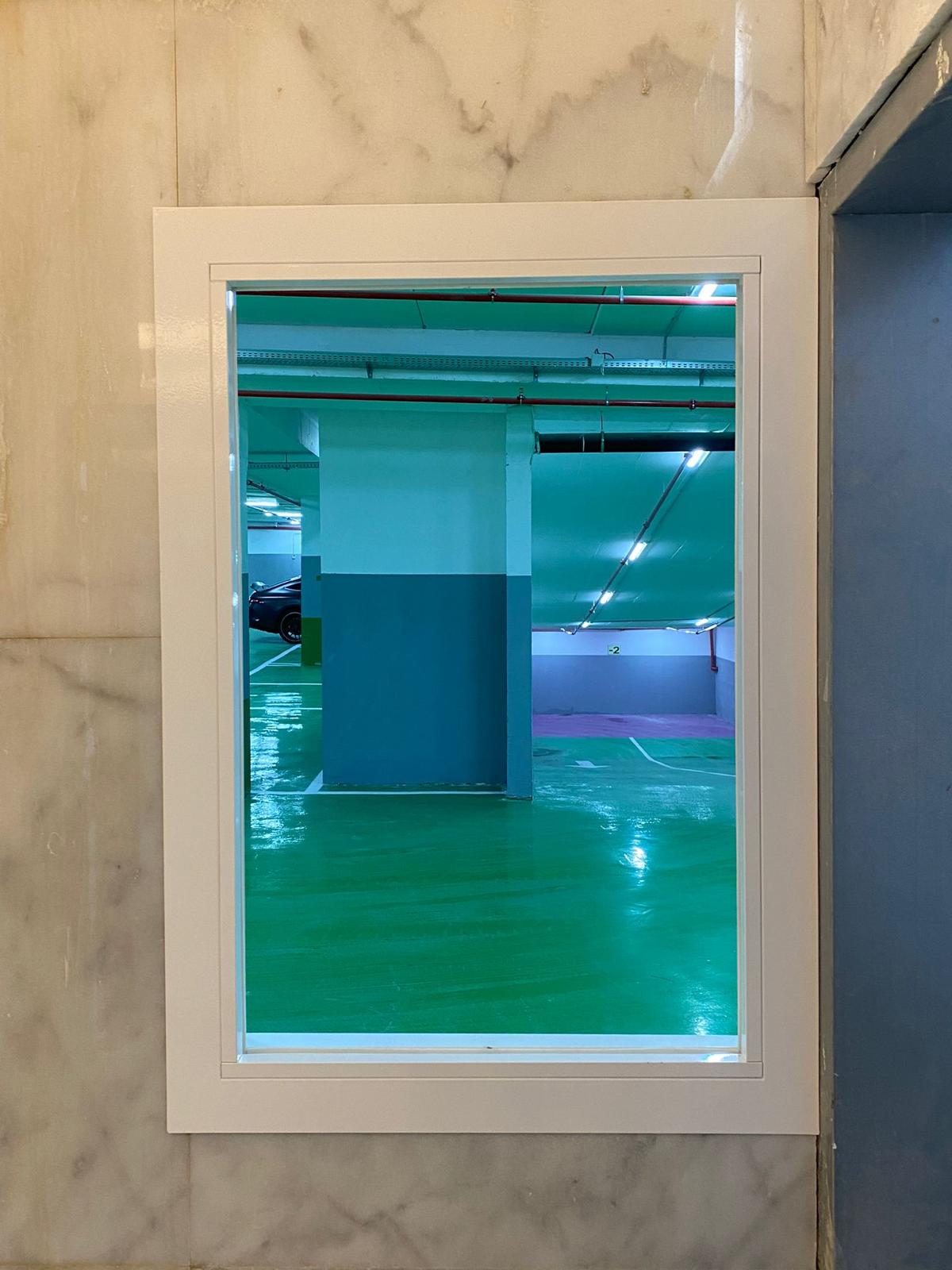

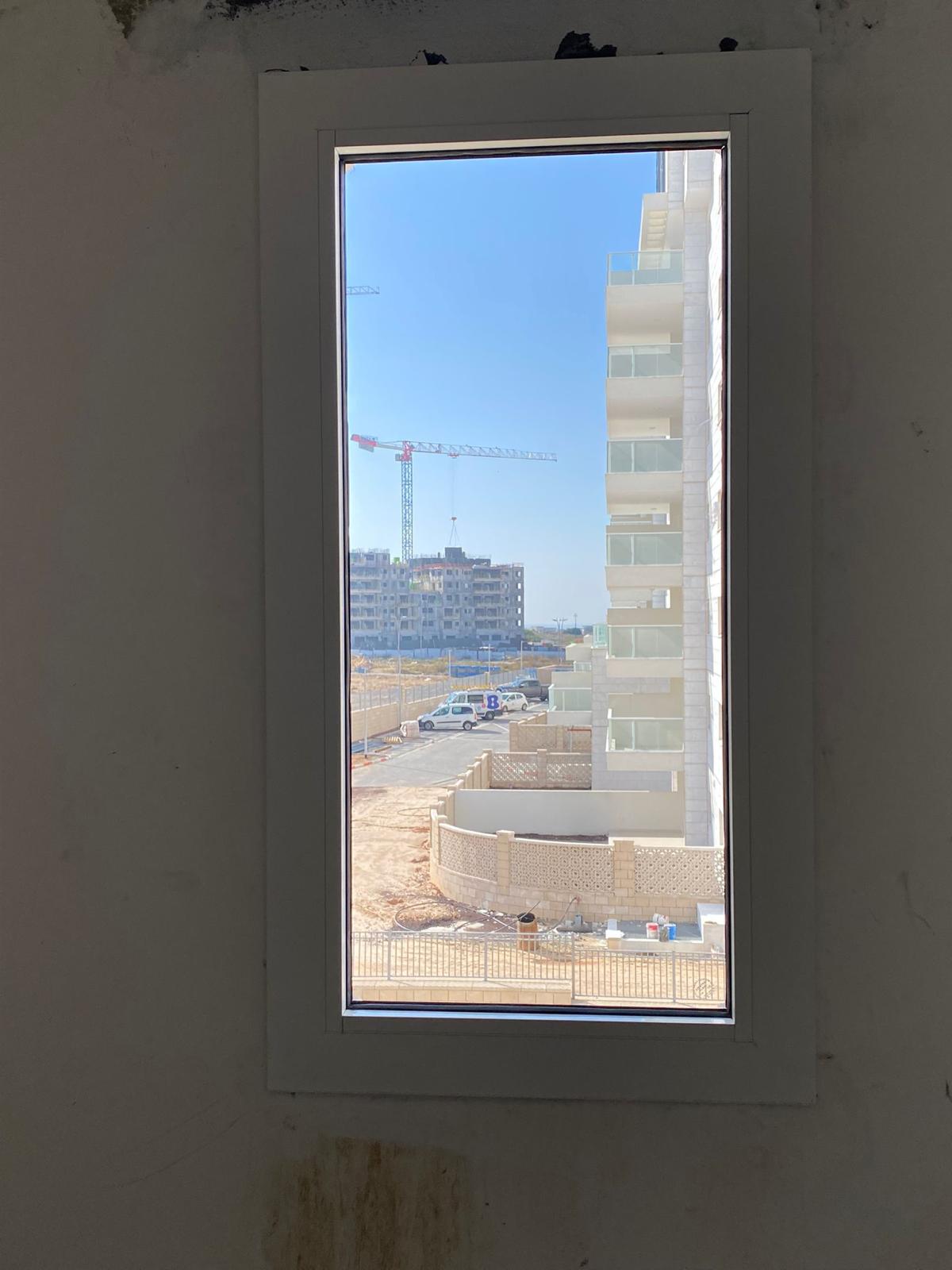

חלון זכוכית קבוע חסין אש הינו אלמנט הפרדה לא נושא המיועד למניעת מעבר אש, חום ועשן בין אזורים שונים
במבנה, תוך שמירה על שקיפות אדריכלית ומעבר אור טבעי.
המערכת מותקנת כחלק ממחיצות אש, קירות הפרדה, חדרי מדרגות, מסדרונות מילוט, לובאים ומבני ציבור –
בהתאם לדרישות יועץ בטיחות אש ולתקנים המחייבים.
ייעוד החלון
חלון זכוכית קבוע חסין אש נועד ל:
- יצירת הפרדת אש בין אזורי סיכון
- מניעת מעבר להבות וגזים חמים
- הגבלת קרינת חום לאזור המוגן
- שמירה על נתיבי מילוט בטוחים
- שילוב בטיחות אש עם שקיפות אדריכלית
המערכת מאפשרת פתרון תכנוני מתקדם במבנים ציבוריים, מסחריים ותעשייתיים בהם נדרשת גם בטיחות וגם
אסתטיקה.
תקנים רלוונטיים
תקנים רלוונטיים :
- תקן ישראלי ת"י 931
מגדיר דרישות לעמידות אש של אלמנטים בבנייה, לרבות חלונות ומחיצות מזוגגות חסינות אש,
בהתאם לדרגות סיווג נדרשות. - EN 1364
בדיקות עמידות אש לאלמנטים לא נושאים (קירות ומחיצות). - EN 1634
בדיקות עמידות אש לדלתות, חלונות ואלמנטים מזוגגים. - EN 13501
סיווג דרגות עמידות באש (E / EW / EI).
המערכות מותקנות בהתאם לדרגת העמידות שנקבעה בתכנון המאושר ע"י יועץ בטיחות אש ובהתאם לדרישות
רשות הכבאות והצלה.
דרגות עמידות באש
- E – שלמות (Integrity)
מניעת מעבר להבות וגזים חמים למשך פרק זמן מוגדר. - EW – שלמות והגבלת קרינה
מניעת מעבר להבות והפחתת קרינת חום לצד המוגן. - EI – שלמות ובידוד תרמי
מניעת מעבר להבות ובידוד חום, כך שטמפרטורת הצד המוגן נשמרת בטווח התקני.
דרגות נפוצות:
E30 / E60
EW30 / EW60
EI60 / EI90 / EI120
בחירת הדרגה נקבעת בהתאם לניתוח סיכונים ולדרישות התכנון.
מבנה המערכת
החלון הקבוע מורכב מ :
- זכוכית רב שכבתית חסינת אש
- שכבות אינטומסנטיות מתנפחות בחום
- מסגרת פלדה / אלומיניום ייעודית לעמידות אש
- אטמים אינטומסנטיים היקפיים
- התקנה לפי פרט מאושר
בעת חשיפה לאש, השכבות האינטומסנטיות מתנפחות ויוצרות מחסום תרמי המונע מעבר חום ולהבות.
יתרונות המערכת
✔ עמידה בדרישות ת״י 931 ותקנים אירופאיים
✔ שקיפות מלאה ושמירה על עיצוב אדריכלי
✔ פתרון אידיאלי למחיצות פנימיות וחדרי מדרגות
✔ התאמה מלאה לדרישות יועץ בטיחות אש
✔ אינטגרציה עם מערכות חסמי אש במבנה
יישומים נפוצים
- חדרי מדרגות מוגנים
- לובאים ואטריומים
- מסדרונות מילוט
- קירות הפרדה בין אזורי אש
- חדרי חשמל וחדרי בקרה
- מבני ציבור, משרדים ומסחר
אספקה והתקנה מקצועית
חברת דראגון מערכות לבטיחות אש בע״מ מספקת חלונות זכוכית קבועים חסיני אש בהתאם לדרישות תקן ת״י
931 ולמפרט המאושר, כולל:
- התאמת דרגת עמידות נדרשת
- התקנה לפי פרט מאושר
- תיאום מול יועץ בטיחות אש
- ליווי מול רשות הכבאות והצלה
