רפפה ממונעת smokejet
חלון רפפה לשחרור עשן מדגם SMOKEJET
חלון רפפה לשחרור עשן מדגם SMOKEJET הינו פתח שחרור עשן טבעי המיועד לפינוי עשן וחום בעת אירוע שריפה כחלק ממערכת שחרור עשן טבעי (NSHEV).
המערכת מתוכננת להתקנה הן בקירות חוץ של מבנים והן בגגות מבנה, בהתאם לתכנון יועץ בטיחות אש ולדרישות הפרויקט.
חלון הרפפה מאפשר שילוב בין פתרון יעיל לשחרור עשן לבין התאמה אדריכלית למעטפת המבנה.
מבנה המערכת

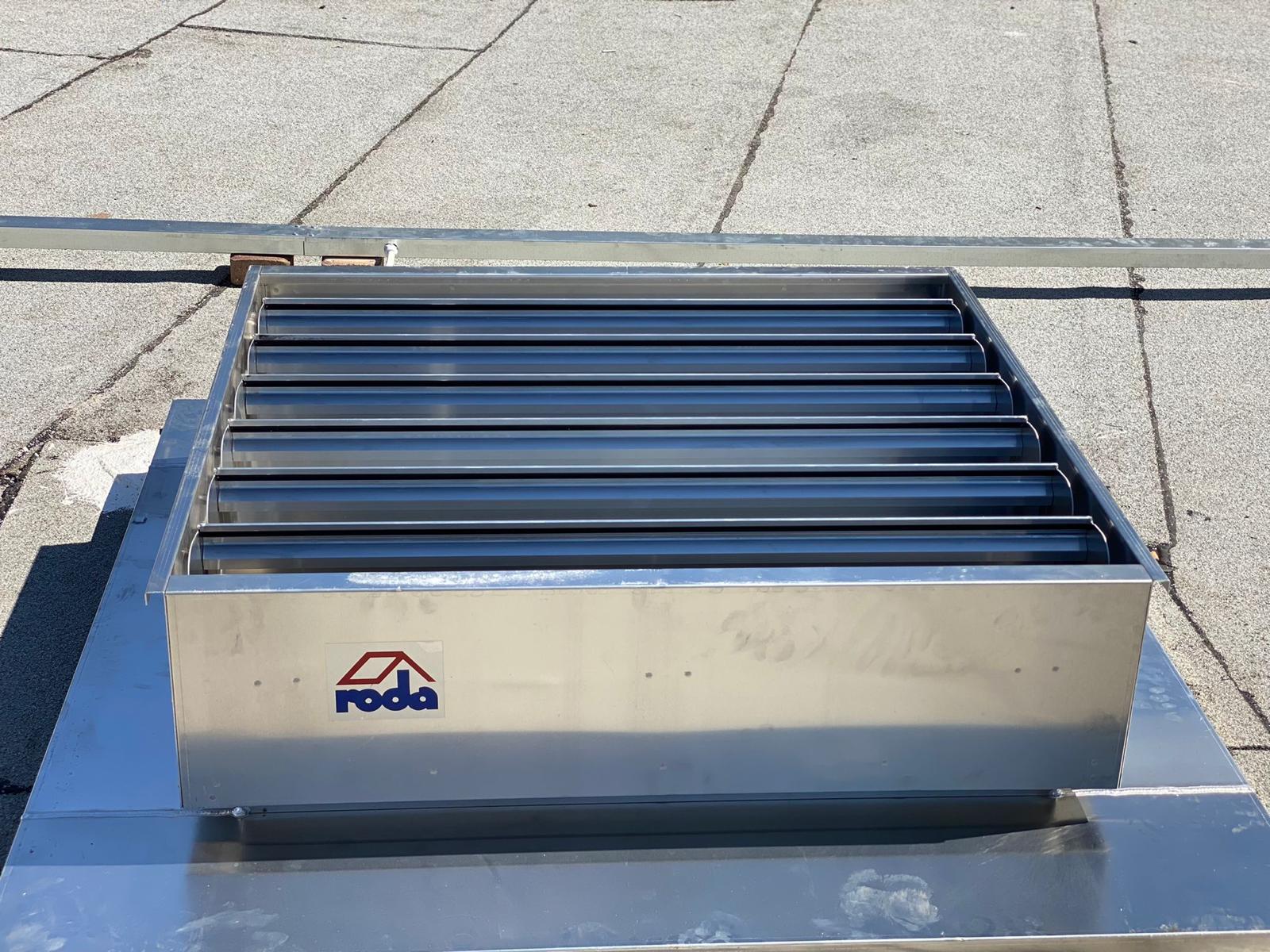

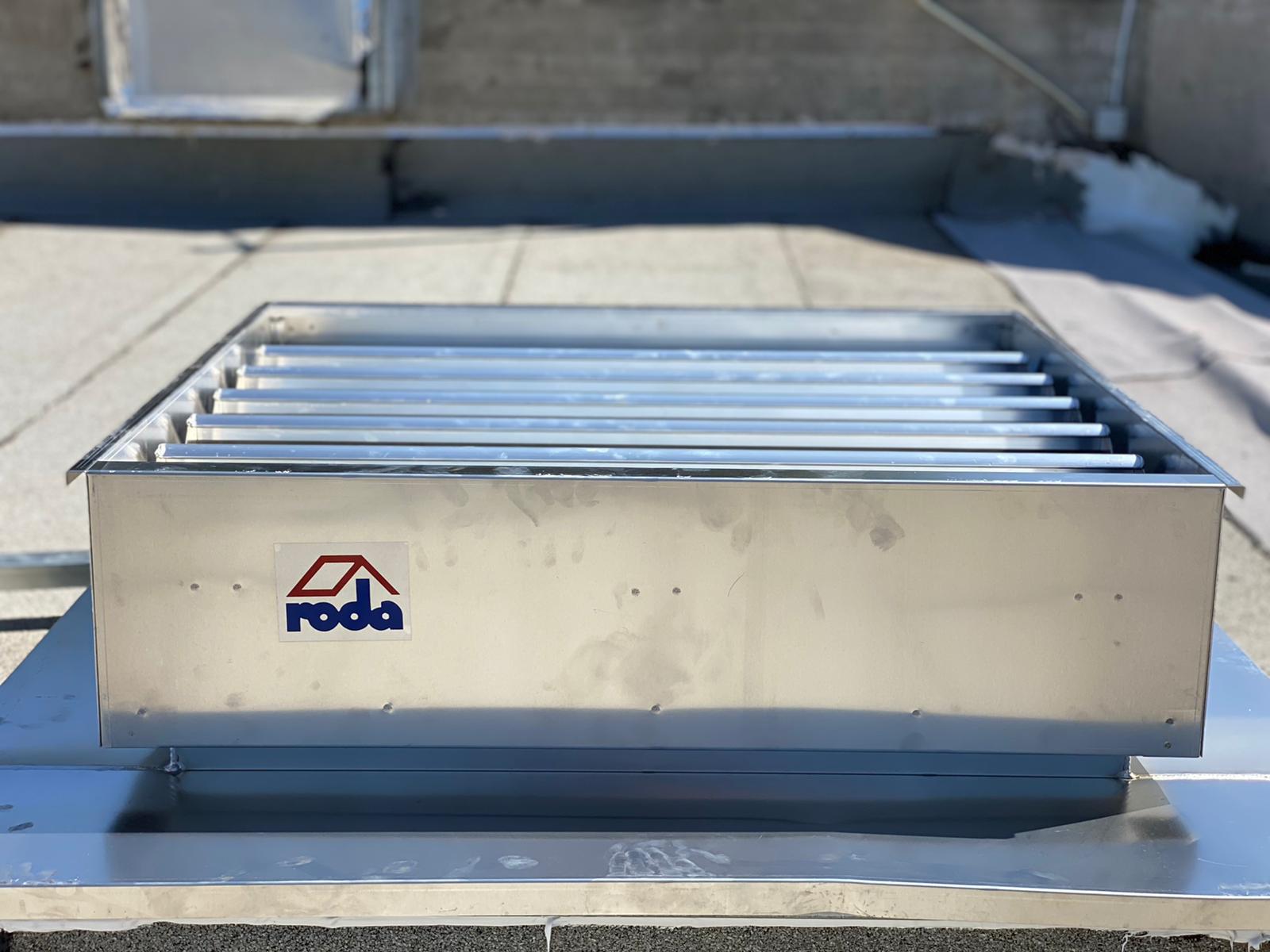

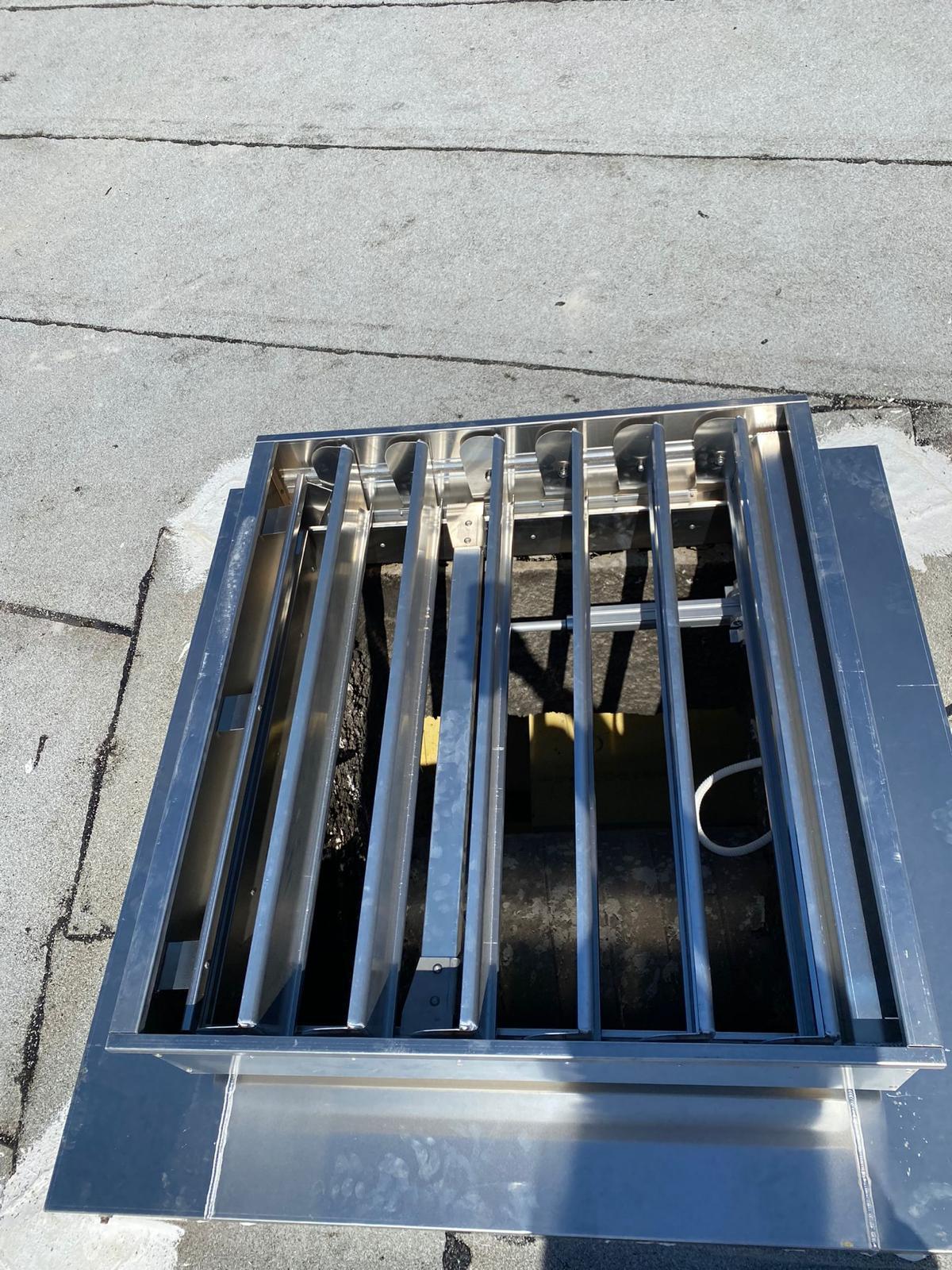

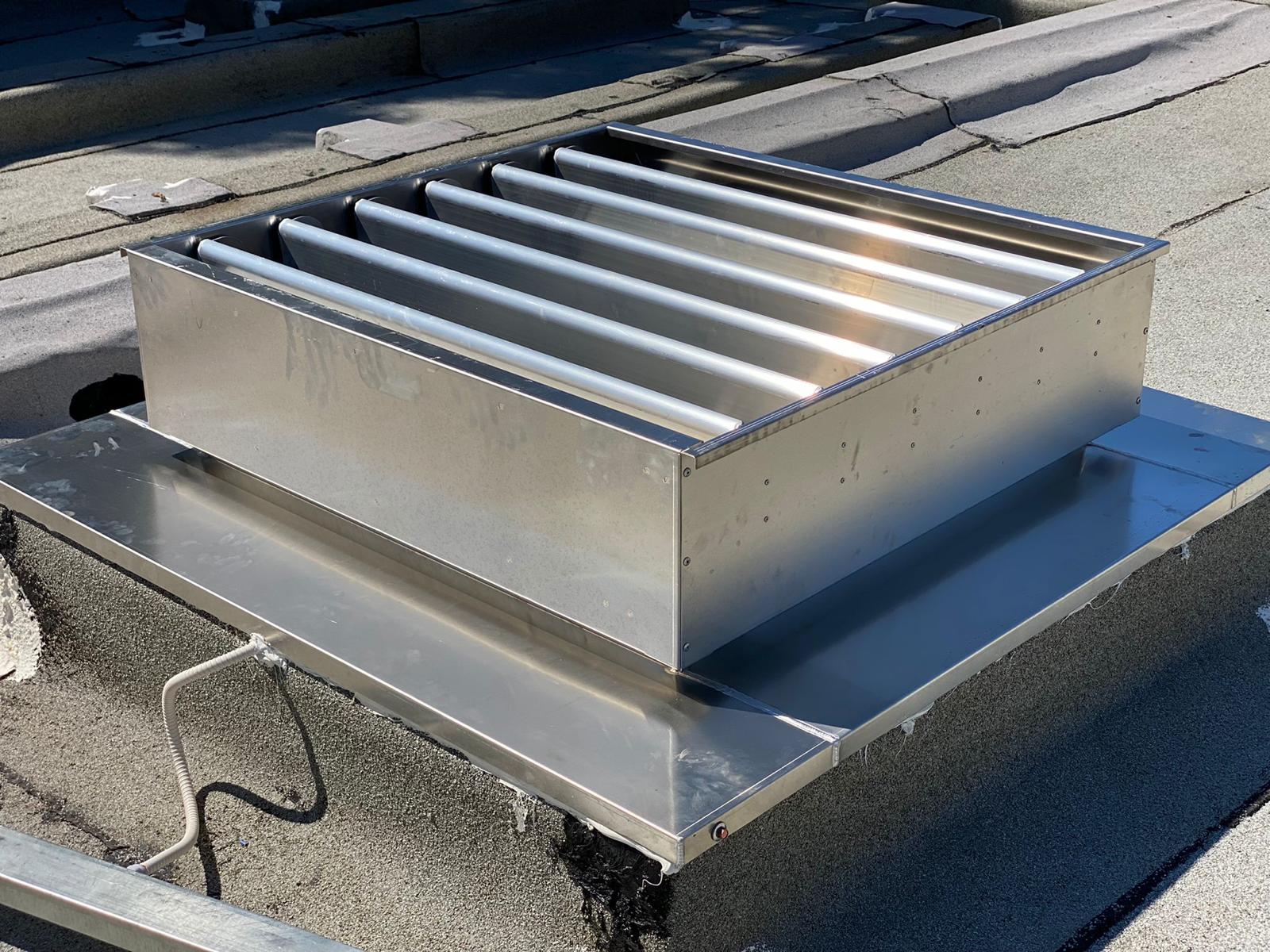

חלון הרפפה בנוי ממסגרת אלומיניום קשיחה הכוללת שלבים (Blades) מאלומיניום או זכוכית מחוזקת, הנפתחים באמצעות מנגנון הפעלה ממונע.
המערכת כוללת:
- מסגרת אלומיניום עמידה בתנאי חוץ
- שלבים מאלומיניום או זכוכית
- מנוע חשמלי ליניארי לפתיחה
- מנגנון פתיחה מלא לשחרור עשן
- אטמים היקפיים למניעת חדירת מים ורוח
- מערכת ניקוז מים משולבת
- רשת הגנה פנימית במידת הצורך
אופן פעולה
בעת אירוע שריפה מתקבל אות ממערכת גילוי האש או מרכזת שחרור עשן, והמנוע החשמלי פותח את שלבי הרפפה לזווית מלאה ובכך מאפשר פינוי מהיר של עשן וחום מהמבנה.
המערכת יכולה לשמש גם לאוורור יומיומי בהתאם לדרישות התכנון.
אפשרויות התקנה
מערכת SMOKEJET מאפשרת גמישות תכנונית וניתנת להתקנה במספר מיקומים במבנה:
התקנה בקירות חוץ
- חזיתות מבנה
- קירות מסך
- קירות תעשייה

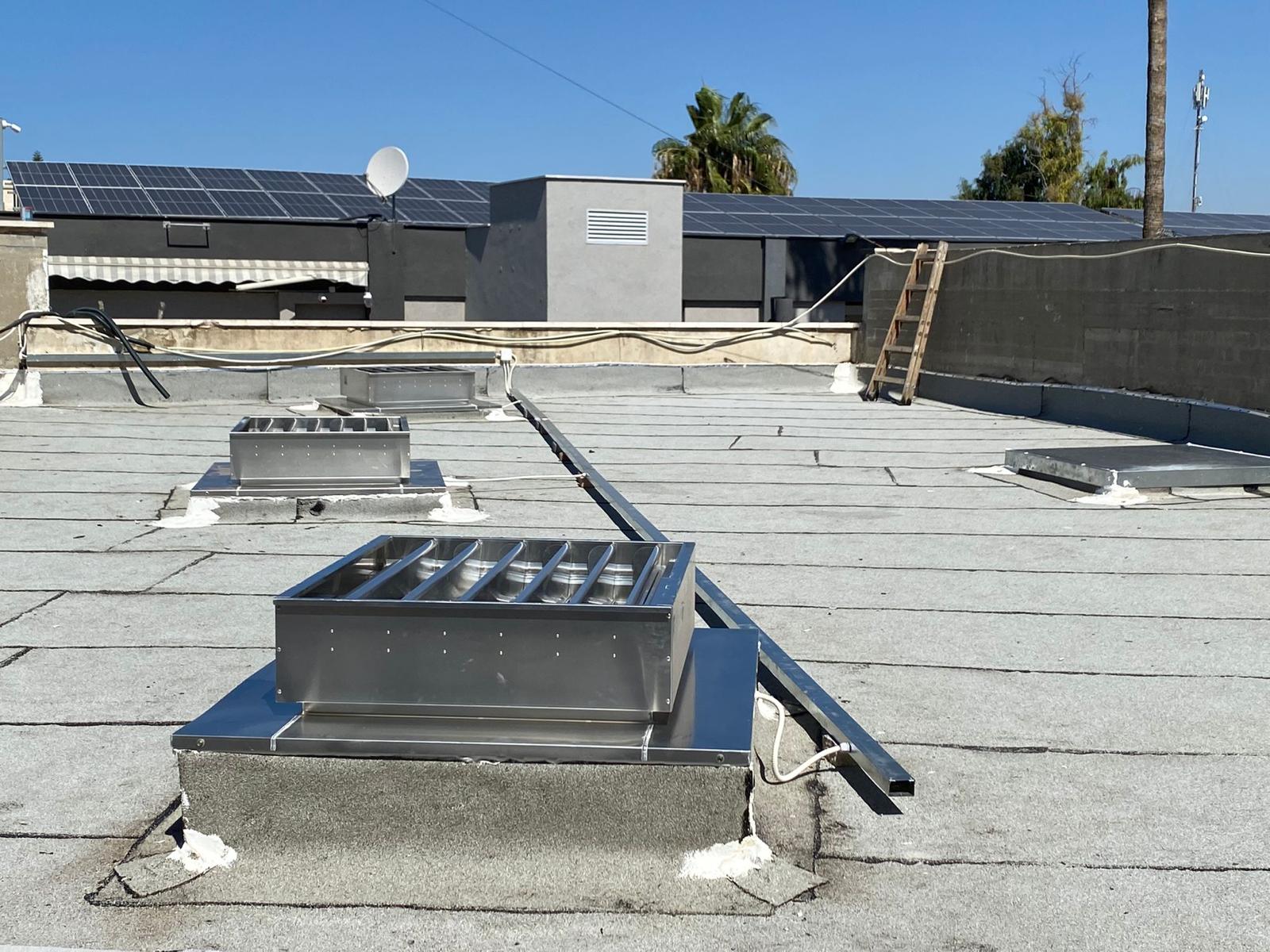

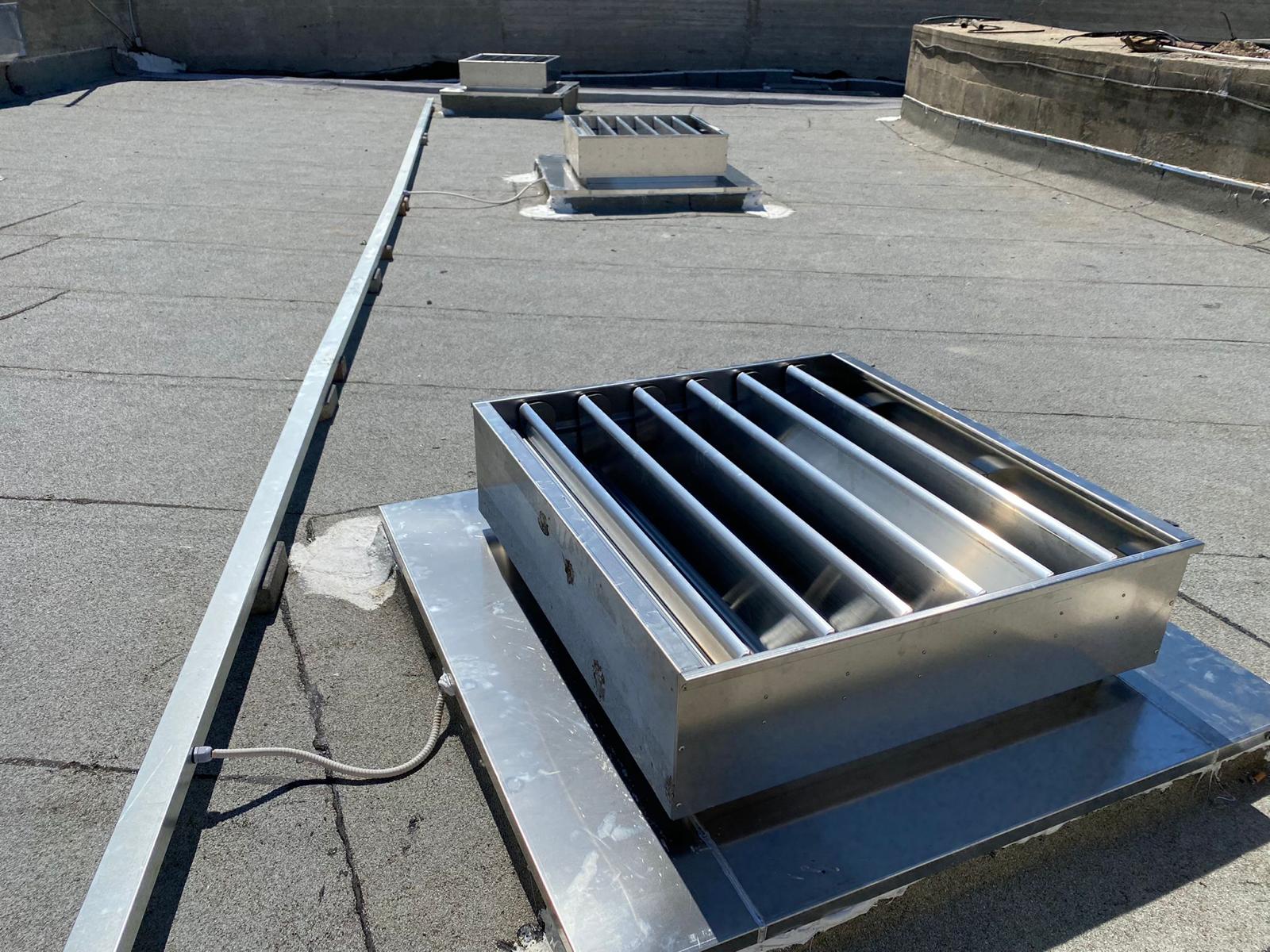

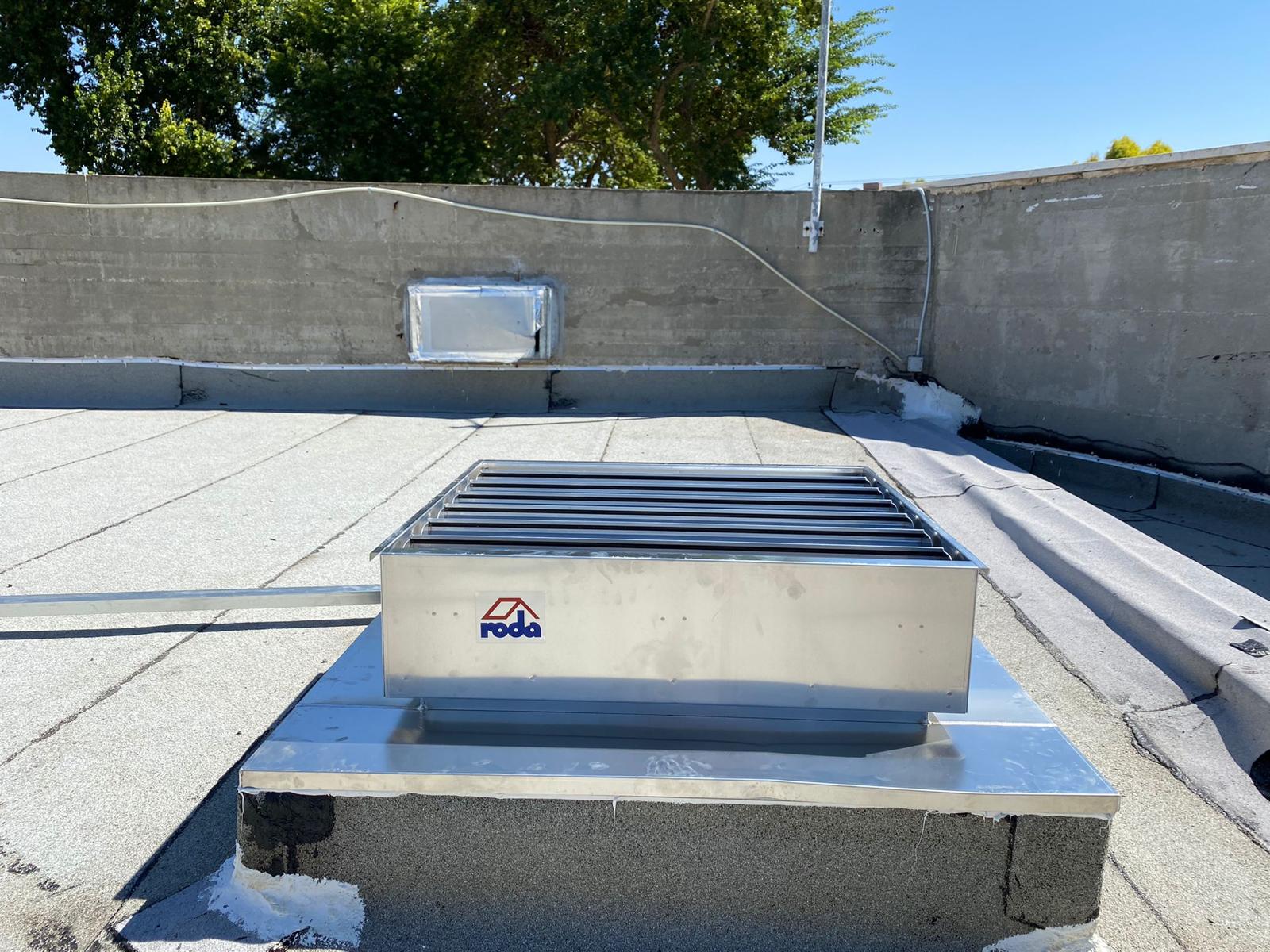

התקנה בגגות מבנה
- גגות מבני תעשייה
- גגות אולמות גדולים
- גגות מבנים ציבוריים
ההתקנה מתבצעת בהתאם לפרטי התקנה מאושרים ולדרישות האיטום של מעטפת המבנה.
ייעוד המערכת
חלון רפפה SMOKEJET מיועד לשימוש במגוון רחב של מבנים:
- מבני תעשייה
- מחסנים לוגיסטיים
- מרכזים מסחריים
- אולמות ספורט
- חניונים
- מבני ציבור
תקנים
המערכת עומדת בדרישות התקנים הבינלאומיים לשחרור עשן:
EN 12101-2
מערכות שחרור עשן טבעי (NSHEV)
וכן בדרישות עומסי רוח ושלג בהתאם לתקנים האירופאים.
המערכת מותקנת בהתאם לתכנון המאושר על ידי יועץ בטיחות אש ובהתאם לדרישות רשות הכבאות והצלה.
יתרונות המערכת
- פתרון יעיל לשחרור עשן טבעי
- אפשרות התקנה בקיר או בגג המבנה
- שילוב אסתטי במעטפת המבנה
- עמידות גבוהה בתנאי מזג אוויר
- תחזוקה מינימלית ואמינות גבוהה
הפעלה ובקרה
המערכת מופעלת באמצעות מנוע חשמלי ומחוברת לרכזת שחרור עשן.
אפשרויות הפעלה:
- הפעלה אוטומטית דרך מערכת גילוי אש
- הפעלה ידנית באמצעות לחצן שבירה
- שליטה דרך מערכת בקרת שחרור עשן
