בשריפה, האש אינה הגורם הממית הראשון — העשן הוא. מערכת שחרור עשן היא לא אביזר משלים אלא מערכת הישרדות. היא זו שמאפשרת לאנשים לפנות את המבנה, לכוחות הכיבוי להגיע למוקד, ולרכוש למזעור נזקים. מחקרים של ה-NFPA מראים כי מעל 75% ממקרי המוות בשריפות נגרמים ממחנק עשן — לא מלהבות. עם זאת, שיעור גבוה מהמבנים הקיימים בישראל מתוכננים עם מערכות שחרור עשן חסרות, לקויות, או שאינן עומדות בתקינה המעודכנת. במאמר זה נסקור לעומק את כל מה שצריך לדעת על מערכת שחרור עשן: מעקרונות הפעולה ועד לטעויות שמהנדסים ותיקים עדיין עושים.
למה עשן מסוכן יותר מהאש?
לפני שמבינים כיצד פועלת מערכת שחרור עשן, חשוב להבין את האיום האמיתי. עשן מכיל שלושה אלמנטים קטלניים:
חוסר חמצן — שריפה פעילה צורכת חמצן בקצב גבוה. ריכוז חמצן של 15% ומטה גורם לבלבול; מתחת ל-10% — אובדן הכרה. אדם בריא יכול לאבד הכרה תוך 90 שניות בחלל מלא עשן.
גזים רעילים — פחמן חד-חמצני (CO), ציאניד מימן (HCN) וגזים הנפלטים משריפת פלסטיק ובדים סינתטיים הם רעלים מהירים. CO קושר להמוגלובין פי 240 חזק יותר מחמצן — והשפעתו בלתי הפיכה.
חום — עשן חם מגיע ל-300°C ומעלה. נשימה אחת של אוויר בטמפרטורה זו שורפת את דרכי הנשימה ומסבה נזק בלתי הפיך.
הכלל בשטח: אנשי כיבוי ומחלצים מתאמנים להניח כי כל חדר מלא עשן הוא אזור אובדן הכרה — לא ניתן לניווט, לא ניתן לחילוץ עצמי. מערכת שחרור עשן שפועלת נכון מונעת את היווצרות המצב הזה.
מהי מערכת שחרור עשן?
מערכת שחרור עשן היא אוסף מתואם של רכיבים הנדסיים שמטרתם לנהל, לכוון ולפנות עשן וחום ממבנה בזמן שריפה. היא פועלת לפי שלושה עקרונות מרכזיים:
עיקרון שכבת האוויר הנקי — העשן, בהיותו חם, עולה ומצטבר בפיסגת החלל. המערכת שומרת על שכבת אוויר נקי בגובה 2–2.5 מטר מהרצפה — מה שמאפשר פינוי עצמי ומאפשר לאנשי כיבוי לעבוד.
עיקרון הזרימה המכוונת — עשן לא מתפנה לבד; הוא זקוק לכיוון. המערכת יוצרת הפרש לחצים שמוביל עשן ממקום היווצרותו לפתחי היציאה, תוך שמירה על מסלולי מילוט נקיים.

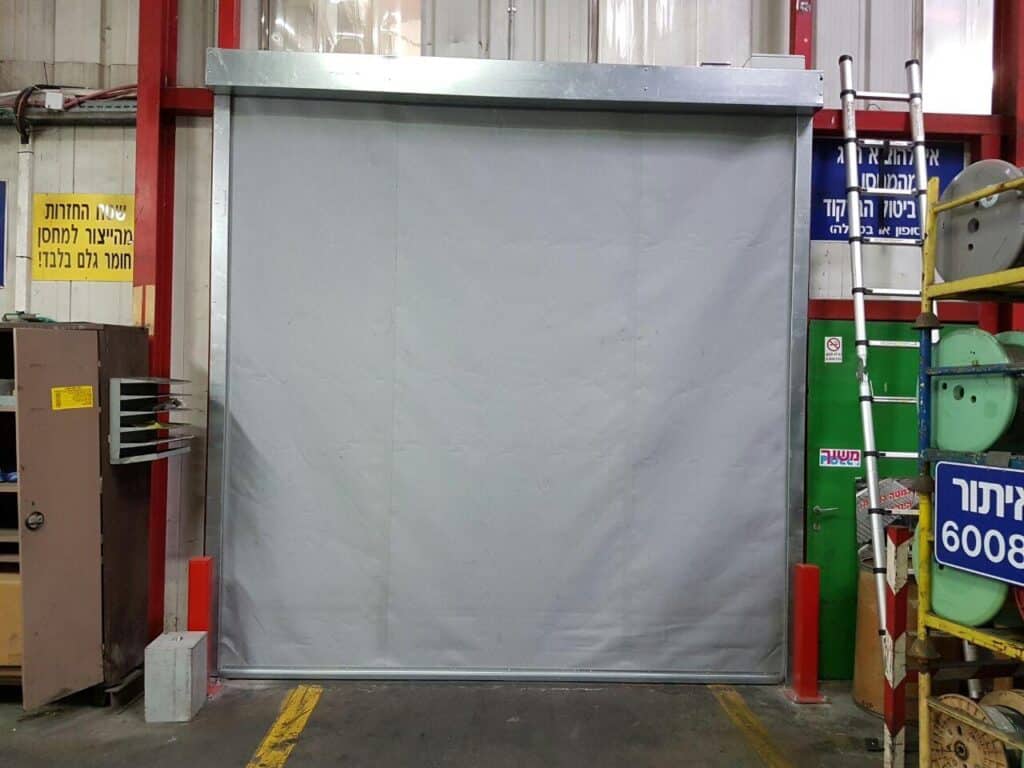

עיקרון ההפרדה — וילונות אש, וילונות עשן ורכיבי הפרדה פיזיים חוסמים את התפשטות העשן לאזורים אחרים ומגדירים "תאי עשן" מבוקרים.
כיצד פועלת מערכת שחרור עשן בזמן אמת?
שלב 1: זיהוי האירוע
גלאי עשן (אופטיים, יונייזציה) או גלאי חום מזהים חריגה וממסרים אות מידי לרכזת שחרור עשן.
שלב 2: עיבוד ואימות
רכזת שחרור עשן מאמתת את האות (למנוע הפעלת שווא), מזהה את אזור האירוע לפי מיפוי הגלאים, ומחליטה איזה רצף פעולות להפעיל.
שלב 3: הפעלת פתחי שחרור עשן
בתוך שניות בודדות, מנועי פתיחה חשמליים פותחים חלונות שחרור עשן בחלק העליון של חלל האירוע. בו-זמנית, רפפות לשחרור עשן בתעלות האוורור משנות מצב לפי הלוגיקה שתוכנתה מראש.
שלב 4: הפעלת מפוחים
מפוחים לפינוי עשן מופעלים ליצירת מעבר אוויר מכוון. מפוחי הגנה (Pressurization Fans) מוזרקים לגרמי מדרגות ולעמודי לחץ — לשמירה על נתיבי מילוט נקיים. מפוחי פינוי (Extract Fans) שואבים עשן החוצה.
שלב 5: הפרדה ובקרת התפשטות
וילונות עשן יורדים לחלק את החלל לתאים מבוקרים. וילונות אש חוסמים מעברים ומונעים מעבר להבות. המערכת מגדירה "גבולות עשן" שמונעים זחילה לאזורים מוגנים.
שלב 6: שמירה על שכבת אוויר ופינוי
כל המערכת פועלת יחד לשמירה על שכבת אוויר נקי, עד שהאנשים פינו ועד שכוחות הכיבוי שולטים במצב.
מרכיבי מערכת שחרור עשן — פירוט מקצועי
רכזת שחרור עשן
מוחה של המערכת. מקבלת אותות, מעבדת, מחליטה ומפעילה. רכזת מודרנית כוללת מעבד מרכזי, ממשק משתמש גרפי, מקור כוח חלופי (UPS), ותמיכה בפרוטוקולי תקשורת כמו BACnet ו-Modbus. כל פעולה מתועדת ב-Event Log לצורך בדיקות עתידיות.
חלון שחרור עשן
הפתח הפיזי שדרכו יוצא העשן. מותקן בחלק הגבוה של קיר חיצוני או בגג. נפתח חשמלית בקבלת פקודה מהרכזת, ונסגר כאשר הסיכון עבר. שטח הפתח מחושב לפי נפח החלל ועוצמת שריפה צפויה.
רפפה לשחרור עשן
מותקנת בתוך תעלות ומנהרות האוורור. בשגרה — פתוחה. בחירום — משנה מצב לפי פקודה. מסווגת לפי כיתת חום (C/E/F) וכיתת אטימות בהתאם לתקן EN 12101-8.

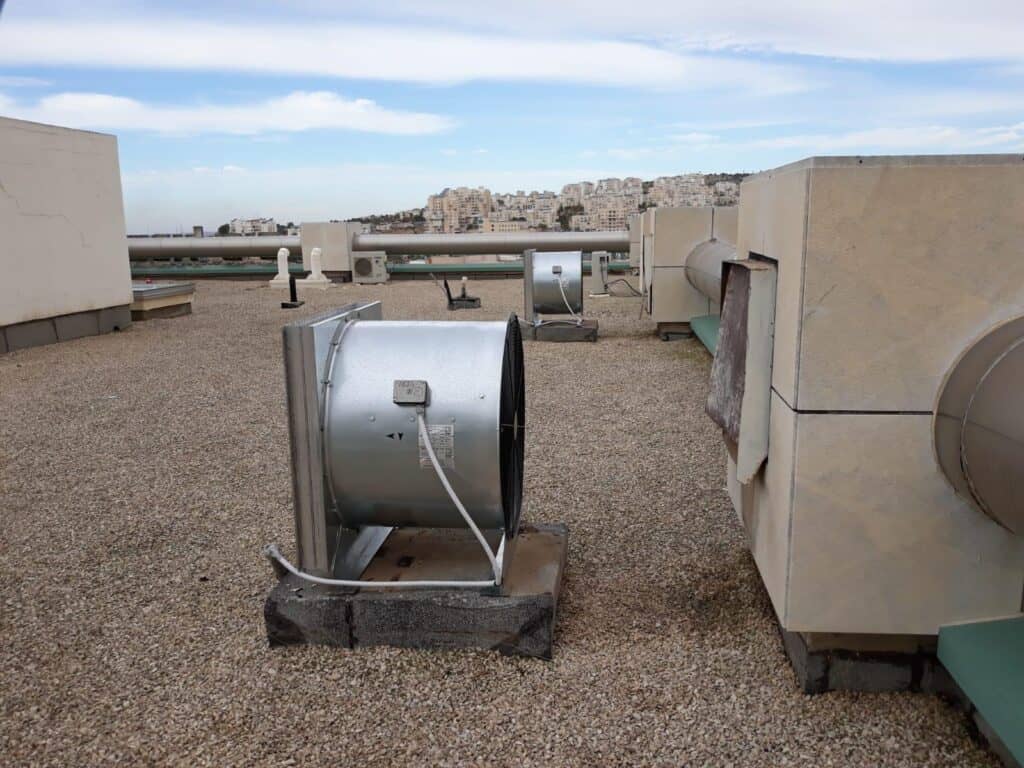

מפוח פינוי עשן
ממוקם בגג, בקיר חיצוני או בתוך תעלת אוורור. עובד בטמפרטורות גבוהות (200°C–600°C), מוסמך לפי EN 12101-3. בחניונות תת-קרקעיים נפוץ שימוש במפוחי ג'ט (Jet Fans) המפנים עשן אופקית לעבר פתחי הפינוי.
מערכות שליטה ובקרה
כוללות לוחות בקרה מקומיים, ממשקי BMS, מערכות ניטור מרחוק ואינטגרציה עם מערכות גילוי אש. בפרויקטים מורכבים, הבקרה כוללת גם ממשק לכוחות הכיבוי לניהול ידני של המערכת.
גלאי עשן וחום
עיני המערכת. בפרויקטים מסוימים משתמשים בגלאים לינאריים (Beam Detectors) המתאימים לחללים גבוהים שבהם גלאי נקודה רגיל לא יגיע לעשן בשלב מוקדם מספיק.
סוגי מערכות שחרור עשן — השוואה מקיפה
קריטריון | מערכת טבעית (NSHEV) | מערכת מכנית (MSHEV) | מערכת משולבת |
עיקרון פעולה | כוח ציפה של עשן חם | מפוחים חשמליים | שילוב שתי השיטות |
תלות בחשמל | מינימלית | גבוהה | בינונית |
ביצועים בבניינים גבוהים | מוגבל | מצוין | מצוין |
ביצועים בבניינים נמוכים | מצוין | טוב | טוב |
עלות התקנה | נמוכה יחסית | גבוהה | גבוהה |
תחזוקה | פשוטה | מורכבת | מורכבת |
תקן | EN 12101-2 | EN 12101-3 | שניהם |
מתאים ל: | אטריומים, מחסנים, חללים נמוכים | חניונות, מגדלים, מבנים עמוקים | פרויקטים מורכבים |
השפעת רוח | גבוהה | נמוכה | בינונית |
מתי לבחור מערכת טבעית? כאשר יש גישה לגג, החלל גבוה מ-3 מטר, ואין לחצי רוח משמעותיים. אטריומים, חללי מדרגות ומחסנים לוגיסטיים הם מועמדים מצוינים.
מתי לבחור מכנית? בכל מקום שבו העשן לא יכול לעלות לגג — חניונות תת-קרקעיים, מסדרונות פנימיים, קומות ביניים במגדלים. גם בבניינים גבוהים שבהם הבדלי לחץ הרוח בין קומות יפריעו לזרימה הטבעית.
באילו מבנים נדרשת מערכת שחרור עשן?
מגדלי משרדים ובניינים רב-קומתיים
מעל 6 קומות — מחויב בשמירת לחץ חיובי בגרמי מדרגות ובפירי מעלית. המערכת מחושבת לפי גובה המבנה, מספר הדיירים ומספר נתיבי המילוט.
קניונים ומרכזים מסחריים
האתגר הגדול ביותר: אטריומים פתוחים עם עומס אנושי עצום. מערכות שחרור עשן בקניונים כוללות בדרך כלל וילונות עשן ליצירת תאי עשן, בשילוב חלונות שחרור עשן בגג האטריום ומפוחי פינוי.
בתי חולים
פינוי חולים שאינם ניידים אינו מתאפשר במהירות. הפתרון: מערכת Defend in Place — יצירת "תאי אש" בכל כנף קומה, כאשר החולים נשארים בכנף המוגנת עד לשליטה בשריפה. זה מחייב מערכת שחרור עשן משולבת עם וילונות אש בכל מסדרון.
חניונות תת-קרקעיים
אין גג, אין אפשרות לזרימה טבעית. מפוחי ג'ט, מפוחי שאיבה ומפוחי אספקה יוצרים "נהר אוויר" המוביל עשן לנקודות פינוי. דרישות התקן מחמירות במיוחד בגלל עומק, חוסר בגישה טבעית ושריפות כלי רכב.
מחסנים לוגיסטיים ומפעלים
גובה מדפים גבוה, עומסי בעירה גדולים ולעיתים חומרים מסוכנים — מחייבים מערכת לפינוי עשן בעלת קיבולת גדולה, לרוב עם חלונות שחרור עשן בגג לאורך כל הבניין.
בתי מלון
נדרשת הפרדה ברורה בין חדרי האורחים לאזורי משותף. שילוב וילונות אש בפירי מעלית, מערכת אוורור ושחרור עשן במסדרונות ואיפיון מדויק של זמני פינוי.
חשיבות התכנון הנכון של מערכת שחרור עשן
חישובי עשן — הבסיס להכל
תכנון מערכת שחרור עשן מתחיל בחישוב קצב הייצור של עשן (Mass Flow Rate) מהשריפה המתוכננת. זה נגזר מגובה ה-Fire Plume, ממשטח השריפה ומסוג החומרים הבוערים. קצב ייצור העשן קובע את קיבולת הפינוי הנדרשת.
שטחי פתחים
שטח פתחי שחרור עשן לא נקבע "לפי כלל אצבע" — הוא מחושב לפי קצב פינוי העשן, לחצי זרימה, ומגבלות מבניות. שגיאה בחישוב של 20% בשטח פתח — יכולה להפחית את יעילות המערכת ב-40%.
מיקום פתחים
פתחי שחרור עשן ממוקמים תמיד בחלק הגבוה ביותר של החלל. פתחי אספקת אוויר ממוקמים בגובה נמוך. בניין שבו שני סוגי הפתחים ממוקמים גבוה — יכשל בשמירת שכבת האוויר הנקי.
נפחי אוויר
כל אזור מוגדר במסמך Fire Strategy עם נפח "כיס עשן" מקסימלי. שטח הרצפה כפול גובה שכבת העשן המותרת — מגדיר את הנפח שניתן לאחסן לפני שהעשן מגיע לגובה ראש אדם.
תקנים ורגולציה
EN 12101 — סדרת התקנים המרכזית
- EN 12101-1 — וילונות עשן
- EN 12101-2 — חלונות שחרור עשן טבעיים (NSHEV)
- EN 12101-3 — מפוחי שחרור עשן מכניים
- EN 12101-6 — מפרטים לאינטגרציה
- EN 12101-8 — רכיבי בקרה (רפפות, מחפשים)
- EN 12101-10 — מוצרי שחרור עשן — מפרט ביצועים
תקן EN 1634
עוסק בוילונות אש ועשן — נדרש לסיווג וילון אש לפי כיתת עמידות ומשך עמידות.
דרישות רגולטוריות בישראל
- תקנות רישוי עסקים ומבנים ציבוריים מחייבים את הגשת תוכניות מערכת שחרור העשן בשלב קבלת היתר הבניה
- רשות הכבאות מאשרת את המפרט ומחייבת הדגמה מלאה לפני מסירת המבנה
- תקן ת"י 1294 — מערכות גילוי אש, שאיתן מערכת שחרור עשן מחויבת להשתלב
נקודת מומחה: ישנו פער בין הנוסח הישראלי לנוסח האירופאי המעודכן. יועץ בטיחות אש מנוסה יידע לנווט בין הדרישות — ולבחור את המחמיר כשיש סתירה.
10 טעויות נפוצות בתכנון מערכת שחרור עשן
טעות 1: תכנון ממחשב בלבד ללא ביקור אתר
שרטוטים לא מציגים מעקים, מדפים, עמודים וחסמים שמפריעים לנתיב העשן. ביקור אתר חושף מגבלות שמשנות לחלוטין את הפתרון.
טעות 2: הנחה שמערכת קיימת תקנית
מבנים ישנים רבים בישראל מכילים מערכות שנבנו לפי תקנים ישנים שאינם בתוקף. לפני שיפוץ או שינוי ייעוד — חובה לבצע אבחון מלא.
טעות 3: אי-הגדרת Fire Strategy לפני תכנון
בלי מסמך Fire Strategy שמגדיר את תרחישי השריפה — מתכנן המערכת עובד בחשיכה. הוא לא יודע לאיזה קצב ייצור עשן לתכנן.
טעות 4: שכחת עיצוב לחץ חיובי בגרמי מדרגות
גרם מדרגות הוא נתיב המילוט — חייב להיות מוגן בלחץ חיובי. מערכות ששוכחות את ה-Pressurization Fan — גורמות לעשן לחדור לנתיב הפינוי.
טעות 5: חיבור לא נכון בין רכזת שחרור עשן לגלאי
אם הגלאי ממוקם רחוק מדי ממוקד השריפה, האיתור יתעכב. אם הרכזת לא מתוכנתת נכון — היא תפעיל את פתחי האזור הלא נכון.
טעות 6: חישוב שטח פתח לפי כלל אצבע
"2% משטח הרצפה" הוא כלל אצבע ישן שלא לוקח בחשבון גובה חלל, עומס בעירה ודרישות ספציפיות. חישוב מדויק יכול לדרוש שטח גדול פי שניים — או קטן בהרבה.
טעות 7: מפוח לא מסווג לתנאי חום
מפוח שאינו מוסמך לפי EN 12101-3 לטמפרטורת העשן הצפויה — יכשל בשריפה ממש כשהוא הכי נחוץ. בדקו תמיד את כיתת הטמפרטורה של המפוח.
טעות 8: אי-תיאום עם מערכת ספרינקלרים
ספרינקלר שמפעיל קירור בפני שריפה יכול לשבש את עמוד העשן ולהוריד עשן לגובה ראש. זה לא בהכרח שגיאה — אלא מצב שחייב להיות מחושב ומתואם מראש.
טעות 9: אי-בדיקת תאימות בין וילון עשן לפתח שחרור
וילון עשן שיורד לפני שהעשן התפנה — סוגר אותו בתוך התא. הרצף חייב להיות: פתיחת פתח שחרור → פינוי עשן → ירידת וילון. זה עניין של תכנות הרכזת.
טעות 10: הזנחת תחזוקה כחלק מהתכנון
מערכת שתוכננה עם מנועים שאי אפשר להגיע אליהם, רפפות שנגישותן חסומה, וחלונות שאי אפשר לבדוק ידנית — היא מערכת שתכשל עם הזמן. תכנון תחזוקה הוא חלק בלתי נפרד מתכנון המערכת.
איך לבחור מערכת שחרור עשן למבנה?
בחירת מערכת שחרור עשן מותאמת מתבצעת לפי שישה פרמטרים מרכזיים:
גודל ונפח המבנה — קובע את קיבולת הפינוי הנדרשת ואת מספר הרכיבים.
ייעוד המבנה — מרפאה, מחסן, קניון ומגדל משרדים דורשים פתרונות שחרור עשן שונים לחלוטין.
גובה וצורת המבנה — מבנה גבוה דורש מכנית; מבנה נמוך מאפשר טבעית. מבנה עם אטריום דורש ניתוח ייעודי.
עומסי תפוסה — ככל שיש יותר אנשים, יש צורך בזמן פינוי ארוך יותר ומערכת אמינה יותר.
מגבלות תקציב וזמן — מערכת טבעית זולה יותר בהתקנה אך לא תמיד מתאימה. מערכת מכנית יקרה יותר אך אמינה בתנאים קשים.
דרישות רגולטוריות — הרשות המקומית, רשות הכבאות ויועץ בטיחות האש הם הגורמים שיגדירו את "ה-מינימום" — הפתרון הנכון לעיתים קרובות עולה עליו.
מאמרים נוספים
הקשר בין מערכת שחרור עשן למערכות בטיחות האש הנוספות
מערכת שחרור עשן אינה עומדת בפני עצמה — היא פועלת כמנצח על אורקסטרה של מערכות:
וילון עשן מגדיר את גבולות "כיס העשן" ומונע התפשטות לאזורים סמוכים — בלעדיו, הפינוי יהיה לא יעיל.
וילון אש חוסם מעבר להבות דרך פתחים ומסדרונות — ומאפשר למערכת שחרור העשן לפנות עשן מאזור מוגדר.
רכזת שחרור עשן היא עמוד השדרה — בלעדיה, אף רכיב לא יודע מתי ואיך לפעול.
חלון שחרור עשן ורפפה לשחרור עשן הם הפתחים הפיזיים — גודלם, מיקומם ורצף פתיחתם קובעים את יעילות הפינוי.
מפוח פינוי עשן מוסיף את הכוח המכני שמבטיח פינוי גם כאשר ניסחר הטבעי לא מספיק.
כל מערכת אוורור ושחרור עשן שלמה מאגדת את כל אלה לפתרון אחיד, מתואם ומוסמך.
שאלות נפוצות — מערכת שחרור עשן
האם מערכת שחרור עשן פועלת גם ללא חשמל?
תקן EN 12101 מחייב שמערכות שחרור עשן יישמרו תפקודיות גם בהפסקת חשמל. רכזת שחרור עשן מצוידת ב-UPS (סוללת גיבוי) לפעולה מינימלית של 72 שעות. מנגנוני Fail-Safe ברכיבים הפיזיים (חלונות, רפפות) מבטיחים שהם יגיעו למצב הבטוח שלהם גם ללא מתח.
מה ההבדל בין מערכת שחרור עשן לבין מערכת גילוי אש?
מערכת גילוי אש מזהה שריפה ומתריעה. מערכת שחרור עשן מגיבה לאירוע ומנהלת את פינוי העשן. שתי המערכות פועלות יחד — הגילוי מפעיל את הפינוי — אך הן מתוכננות, מוסמכות ומנוהלות בנפרד, לפי תקנים שונים.
מה אורך החיים של מערכת שחרור עשן?
רכיבים מוסמכים לאורך חיים של 20–25 שנה בתנאי תחזוקה נכונה. מנועי פתיחה, סוללות UPS ורכיבי אלקטרוניקה עשויים לדרוש החלפה לאחר 10–15 שנה. ללא בדיקות שנתיות — אורך החיים הפעיל קצר משמעותית.
האם ניתן לשדרג מערכת שחרור עשן קיימת?
כן — אך שדרוג דורש ניתוח הנדסי מלא של המצב הקיים. לרוב ניתן לשמור על חלק מהרכיבים הפיזיים (חלונות, רפפות) ולהחליף את הרכזת, הבקרה וחלק מהמנועים. שדרוג בלי ניתוח מקצועי — עלול להוביל לאי-תאימות בין מרכיבים חדשים וישנים.
מה ההשפעה של מערכת ספרינקלרים על מערכת שחרור עשן?
ספרינקלרים מצננים את עמוד העשן ומורידים עשן שנאגר בפיסגה. זה עלול להפחית את יעילות הפינוי הטבעי. בפרויקטים עם שתי המערכות, יש לתכנן את שני הרכיבים יחד ולסמוך על ניתוח CFD שמתחשב בהפעלת הספרינקלרים.
כמה זמן לוקח לתכנן מערכת שחרור עשן?
לפרויקט בינוני (בניין משרדים 10 קומות) — תכנון מלא כולל Fire Strategy, חישובי עשן, מפרטים ותיאומים אורך 6–12 שבועות. לפרויקטים מורכבים (קניון, בית חולים) — עד 6 חודשים. קיצור הזמן על חשבון עומק — מסוכן.
האם מערכת שחרור עשן דורשת תחזוקה שוטפת?
חובה. בדיקה שנתית מלאה כוללת: הפעלת כל פתח, בדיקת זמני תגובה, ניסוי גיבוי חשמלי, בדיקת מנועים ומפוחים, ואימות לוגיקת רכזת שחרור עשן. בנוסף, בדיקה חצי-שנתית לרכיבים קריטיים. תיעוד כל בדיקה הוא דרישה רגולטורית.
מה המשמעות של "כיס עשן" בתכנון מערכת שחרור עשן?
"כיס עשן" (Smoke Reservoir) הוא אזור מוגדר שבו מותר לעשן להצטבר — מעל גובה הראש — בזמן שהמערכת מפנה. גודלו נקבע לפי קצב ייצור העשן ויכולת הפינוי. וילונות עשן יוצרים את גבולות הכיס, ופתחי שחרור עשן ממוקמים בראשו. תכנון כיסי עשן שגוי הוא אחת הסיבות הנפוצות לכשל מערכת.
סיכום — מערכת שחרור עשן היא לא מותרות, היא חובה
מערכת שחרור עשן מקצועית, מוסמכת ומתוחזקת היא ההבדל בין מבנה שיכול לפנות את הדייריו לבטחה — לבין מבנה שהופך לזירת אסון. בטיחות אש לא נמדדת בציוד על הנייר — היא נמדדת בביצוע בשטח, ברגע שמשנה את הכל.
אם אתם בשלב תכנון מבנה חדש, שיפוץ, שינוי ייעוד, או בחינת עמידה בתקנים מעודכנים — אל תחכו לדוח פקח. פנו אלינו עכשיו לייעוץ מקצועי, אבחון מערכות קיימות, ופתרון מותאם לכל צורך ולכל תקציב.
